Анемометр своими руками: самая простая схема

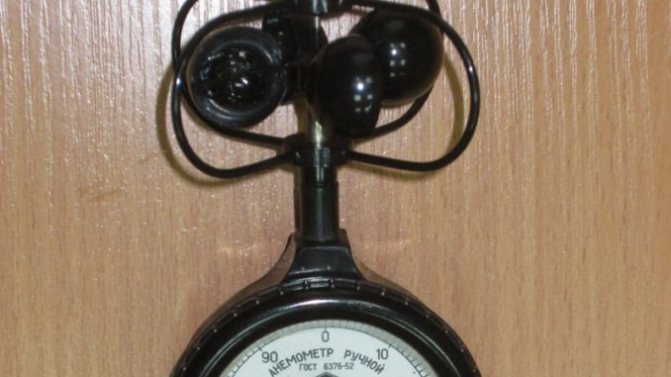

Анемометр – прибор для измерения скорости ветра. Классический чашечный анемометр представляет собой чисто механический прибор, способный измерять скорость ветра в диапазоне от 2 до 20 м/с. Анемометр просто подсчитывает количество оборотов крыльчатки. Для определения скорости ветра надо отмерить количество оборотов за некоторый промежуток времени, например 30 с, а затем рассчитать количество делений которые проходит стрелка анемометра за 1 с. После этого для определения скорости ветра следует воспользоваться графиком.
Сконструировать его аналог проще всего на основе маломощного электромотора, например ДМ-03-3АМ 3 91, который выступает в роли генератора. Четырехлопастная крыльчатка анемометра взята готовая, приобретена на Aliexpress примерно за 1 доллар.
Диаметр крыльчатки 10 см, а высота 6 см.
Электромотор располагается в корпусе, сделанном из емкости для холодной сварки, в крышке которой прорезано отверстие для вала электродвигателя и ведущих от двигателя проводов.
К электродвигателю подключен диодный мост VD1 собранный на диодах Шоттки 1N5817. На выходе диодного моста подключен электролитический конденсатор C1 1000 мкФ х 16 В.
Схема подключения анемометра
Диоды Шоттки выбраны из-за того, что скорость вращения крыльчатки, в обычных условиях (если нет урагана) не очень велика. При скорости ветра около 6 м/с, на выходе прибора появляется напряжение около 0,5 В. В таких условиях рационально минимизировать потери на всех элементах схемы. По этой же причине в качестве соединительных проводов используются проводники избыточно большого сечения.
К выводам выпрямителя можно подключить любой вольтметр постоянного тока на 2 В. С его ролью отлично справляется мультиметр. Хотя использование отдельного стрелочного прибора позволяет непосредственно градуировать шкалу в скорости ветра.
Так как устройство планировалось эксплуатировать на улице диодный мост был залит в эпоксидную смолу. Как оказалось конденсатор был взят избыточно емкий так, что быстрые перепады напряжения и соответственно, порывы ветра прибор зафиксировать не может. Автор обзора Denev.
Изготовление основной части
Несущим элементом анемометра является металлический стержень от шариковой ручки. В нижнюю часть стержня (куда вставлялась пробка) я вставил диск от мышки (энкодер). В конструкции самой мышки нижняя часть энкодера упиралась в корпус мышки образуя точечный подшипник, там была смазка, поэтому энкодер легко крутился. Но нужно было зафиксировать верхнюю часть стержня, для этого я подобрал подходящий кусок пластика с отверстием точно по диаметру стержня (такой кусок был вырезан из системы выдвигания каретки CD-ROMa). Оставалось решить проблему с тем, чтобы стержень с энкодером не выпадал из точечного подшипника, поэтому на стержне непосредственно перед удерживающим элементом я напаял несколько капель припоя. Таким образом, стержень свободно крутился в удерживающей конструкции, но не выпадал из подшипника.
Причина, по которой была выбрана схема с энкодером, следующая: все статьи о самодельных анемометрах в Интернете описывали их изготовление на базе двигателя постоянного тока от плеера, CD-ROMa или еще какого изделия. Проблема с такими устройствами во первых в их калибровке и малой точности при малой скорости ветра, а во вторых — в нелинейной характеристике скорости ветра по отношению к выходному напряжению, т.е. для передачи информации на компьютер есть определенные проблемы, нужно просчитывать закон изменения напряжения или тока от скорости ветра. При использовании энкодера такой проблемы нет, так как зависимость получается линейной. Точность высочайшая, так как энкодер дает около 50 импульсов на один оборот оси анемометра, но несколько усложняется схема преобразователя, в котором стоит микроконтроллер, считающий количество импульсов в секунду на одном из портов и выдающий это значение в порт USB.
Анемометр своими руками
Анемометр — измеритель скорости ветра
Новая статья по теме + фото и видео — Анемометр андроид + микрофон
Наконец дело дошло и до анемометра. Имея опыт изготовления уже трех ветрогенераторов я так и не знаю точно на каком ветре и сколько дают мои ветряки. Сейчас всего один ветрогенератор в строю, мой самый удачный, хотя и собранный весь » на коленке». Я примерно и представляю силу ветра и могу отличить ветер в 5 м/с от 10 м/с, но все-же хочется более точно знать скорость ветра чтобы определять мощность ветрогенератора.
Несколько дней время от времени думал из чего-же сделать анемометр, но из хлама, имеющегося дома пока ничего толкового не вырисовывалось. Нашел два маленьких моторчика от DVD плеера, но они что-то уж больно крошечные и лопасти к тонкому валу трудно придумать.
Попался мне на глаза автомобильный вентилятор, такие в грузовых авто ставят обычно. Вот его та я и замучил. Разобрал и достал моторчик. С винта сломал лопасти и осталось только основание — центральная часть, которая на вал надевается. Далее думал какие лопасти к нему приделать, пробовал и донышки пластиковых бутылок и банки консервные, но все это мне не нравилось.
Потом отыскал кусок ПВХ трубы диаметром 5см, и длинной50 см. Из нее сделал 4 лопасти, просто порезал трубу вдоль на две половинки, и половинки, каждую на две части, получилось 4 лопасти. В основании, которое осталось от родного винта просверлил 4 отверстия для крепления лопастей, так-же и в лопастях сделал 4 отверстия. Все это дело скрутил на болтики и получился четырех лопастной винт — савониус ( первая «серьезная» вертикалка ).
Анемометр своими руками
https://sam-stroy.info/vetryak/PIC.htm
https://sam-stroy.info/img/vetryak/24.1.jpg схемка анемометра на piс16f84
:020000040000FA :1000000001288316273081008312003039228C00AA :100010008B2285018601AD01AC01AB01AA01AF01C4 :100020004722472247224722472202302E214722D9 :1000300001302E2147220C302E21472223203C2044 :10004000061CCE29202883302E2147227B302121F7 :100050001130212113302121243021211F30212171 :10006000243021211F3021211D3021211530212153 :100070002030212147220800C4302E214722113090 :10008000212118302121153021211D3021211F303F :1000900021211D3021211530212124302121203022 :1000A00021214722080001302E21472223205022FF :1000B0008B2250225022502250225022E6223823F6 :1000C000C0302E21472278302121113021211D30CE :1000D0002121F030212121210C1D7B28F03021210C :1000E00021214830212101302121F03021212121FD :1000F0002121212186284830212101302121003071 :10010000212121212121F03021212121CC302E213A :100110000C1C912800302121FE30212101302121A9 :10012000A0288C189A28F030212101302121F030AC :100130002121A0280130212100302121F03021216E :10014000333021218B22A5205E28831618308500AC :1001500083120C18C0288C18D9287E308D00FF30EF :10016000980009213821980BB12800008D0BAF2889 :1001700000005F30980009210921980BBB28F32863 :100180000C308D00FF30980009213821980BC428CD :1001900000008D0BC2280000FD30980009210000EE :1001A000980BCE28000000000000000000000000B6 :1001B000F3280A308E007E308D00FF309800092130 :1001C0003821980BDF2800008D0BDD2800008E0BF6 :1001D000DB2800000C308E00923098000921980B2B :1001E000EE288E0BEC2800000000831610308500EE :1001F0008312092101089B009A019A0A851585112D :100200000000010803111B020319FD289A099A0A2C :1002100008000B1D1729FF3003111C02031D1429B0 :100220009D0A9C010B1120299C0A0B11202900001A :1002300000000000000000000000000000000000BE :10024000080005149900303E86003F221908303E10 :100250009800180E86003F22190808000510990022 :1002600086003F2219089800180E86003F220800D9 :10027000861C4129861D8129061D9929061CCE2927 :100280000800AF1958290C1849298C184B298C14CF :100290004D290C104D298C100C140C0888000030CE :1002A00089005B225022861C53298B2247225F281B :1002B000861C5829F530A7000430A8008C130C19AF :1002C0008C170C138C180C178C120C188C160C082D :1002D0008800003089005B222D08880003308900E7 :1002E0005B222C088800043089005B222B088800E0 :1002F000053089005B222A088800063089005B22CD :100300008C29F530A7000430A8004722861D8129DA :10031000AF199629AF15682238215022A70B8C29D6 :10032000A80B93295F28F530A7008C29AF118B22E9 :100330005F28AF19AC290C199F290C15A1290C11A4 :10034000A1290C088800003089005B225022061D7C :10035000A7298B2247225F28061DAC29F530A7006C :100360000430A8008B22033039229D00043039224A :100370009C00053039229B00063039229A0000305B :1003800039228C000C118C1B0C158C100C1B8C143E :100390000C108C1A0C14E62238238C29AF18D329A0 :1003A000D621AF14DC29D621AF105328061CD6293C :1003B0004722061CD629080001302E2147223C2066 :1003C00047228B22E62286302E2147220030130757 :1003D000031DF229F030930000301207031DF229AB :1003E000F030920013082121120821211108212147 :1003F000FE30212110082121F03021218C302121D3 :10040000FF302121333021214722061CCE298B22A7 :1004100083161830850083127E308D00FF309800DF :1004200009210000061C252A000000000000980B8E :10043000102A00008D0B0E2A00005F309800092161 :100440000921980B1F2A0000000083161030850038 :100450008312092101089B009A019A0A85158511CA :100460000000010803111B0203192D2A9A099A0A98 :10047000E2298900831608148312080808008514ED :100480000000851019309800980B442A0800FF30AE :1004900098000000000000000000980B492A0800A6 :1004A000FF308D00061CCE29FF309800980B562A8D :1004B0008D0B522A08008316081508125530890042 :1004C000AA3089008814081E632A081183120800C4 :1004D000C0302E21123021217E30212128302121CF :1004E0001F302121B0302121F03021211330212172 :1004F0007B3021217530212124302121F030212130 :100500007430212111302121783021211F30212107 :100510001D30212108008316103085000F30860021 :10052000831285119001910192019301940195012B :1005300096019701A001A1019A019B019C019D01D7 :100540008B0181010034F030212121211708212164 :1005500016082121150821211F0821211408212115 :1005600013082121120821211E082121110821210F :10057000DA2B20082121170821211F082121160824 :10058000212115082121140821211E0821211308E9 :1005900021211208212111082121FE302121DA2BED :1005A000F0302121212117082121160821211F08BF :1005B00021211508212114082121130821211E08B9 :1005C00021211208212111082121DA2B1D08AD005B :1005D0001C08AC001B08AB001A08AA00031020304E :1005E0008D00940193019201910190019A0D9B0D50 :1005F0009C0D9D0D900D910D920D930D940D8D0BF5 :100600001D2B14080F39A000130E0F399700130883 :100610000F399600120E0F39950012080F39940009 :10062000110E0F39930011080F399200100E0F3977 :10063000910010080F3990000800103084002D231D :10064000113084002D23123084002D2313308400B8 :100650002D23143084002D23F62A033000078E004A :100660008E198000303000078E008E1B8000003411 :1006700080302E21FE309E009F007130A2000C19A8 :100680001D30A100B530A3000C18492B8C186E2B1F :10069000A42B003003111707031DA32AF030970085 :1006A00000301607031DA32AF0309600003015070E :1006B000031DA32AF03095009F008A300C1D1D30C9 :1006C000A10000301407031DA32AF030940000306D :1006D0001307031DA32AF0309300A32A003003114F :1006E0002007031DB92AF030A00000301707031DB2 :1006F000B92AF03097009F008A300C1D1D30A100F0 :1007000000301607031DB92AF03096000030150797 :10071000031DB92AF030950000301407031DB92AD3 :10072000F03094009E00F0300C1D8A30A1000030A3 :100730001307031DB92AF030930000301207031D80 :10074000B92AF0309200B92A003003111707031DAF :10075000D02AF030970000301607031DD02AF03061 :1007600096009F008A300C1D1D30A1000030150737 :10077000031DD02AF030950000301407031DD02A45 :10078000F030940000301307031DD02AF03093009E :100790009E00F0300C1D8A30A10000301207031DAE :1007A000D02AF030920000301107031DD02AF0301B :1007B0009100D02A10082121F03021212108212187 :0A07C000220821212308212108004E :02400E00F23F7F :10420000A500000000000000000000000000000009 :10421000000000000000000000000000000000009E :10422000000000000000000000000000000000008E :10423000000000000000000000000000000000007E :10424000000000000000000000000000000000006E :10425000000000000000000000000000000000005E :10426000000000000000000000000000000000004E :10427000000000000000000000000000000000003E :00000001FF
Читайте также:
============== Самодельный анемометр (Измеритель скорости ветра) Тут две сложных части. 1 Датчик измерения — вентилятор 2 То что имеряет, можно тахометр, одометр можно использовать.
Вентиляторы вибираем те что с подшипниками качения (шариковые подшипники) и что бы их там стояло два. Если один будет sleeve скольжения, то свободы вращения лопастей ни какой не будет.
Аккуратно разбираем кулер. Аккуратно демонтируем внутренности (катушки, платы, магниты)
Мне пришлось два кулера минимум купить. Первый оказался с одним подшипником качения. Второй с обеими, но он был маленький. Вот что собсна получилось на начальном этапе.
Оба кулера разобрал. И у того где два подшипника было снял и ось на которой они крепятся и приклеил к большому.
Для усиления чуствительности делаю внутренний конус и внешнюю кайму. Конус к сожалению пока не приклеивается. По идее датчик анемометра должен иметь маленький размер. Но такого кулера нету в продажи с большими лопастями, они у него короткие ну и отсюда чуствительность меньше. А большой кулер освобождённый от внутренних магнитов и железок, замечательно вращается при лёгком дуновении ветерка.
Изготовление конуса.
============== Только что по улице с этим 7см кулером прогулялся, чуствительность вроде замечательная.
После так сказать чистки потрахов кулера и проверки на чуствительность ветру. Из нутри наклеиваем или нарисовываем свето отражающие поверхности, что бы было чередование тёмных и светлых полос. Количество зависит от типа измерительного оборудования. У меня три полоски из серебрянной клеящейся фольги.
Ну и сам фотодатчик с фотоприёмником.
Самостоятельное изготовление анемометра: подробная схема сборки, монтажа и подключения
Дата публикации: 23 мая 2019
Определить на глаз точную скорость ветра не представляется возможным. Но в этом есть насущная необходимость, тем более что сегодня сила ветра успешно применяется в качестве альтернативного источника электрической энергии. Поэтому для получения точных данных о скорости ветра разработан и сконструирован специальный прибор – анемометр. В зависимости от используемых материалов и выполняемых функций различают несколько моделей анемометров, находящих широкое применение в быту, в лабораториях и на промышленных предприятиях.
Как выбрать Анемометр
Сегодня таким прибором пользуются работники различных сфер деятельности – метеорологи, строители, работники санитарно-эпидемиологической станции. Различают несколько разновидностей анемометров, каждую из которых используют в той или иной области. Необходимо знать, что в таком устройстве важное значение уделяется точности его показаний. К примеру, при не правильном применении прибора была проверена вентиляционная система многоквартирного дома. В дальнейшем оказалось, что в квартирах уровень влажности воздуха превышает нормированные значения, и на реконструкцию системы требуется дополнительное финансирование. Чтобы не оказаться в подобной ситуации, необходимо знать, как выбрать анемометр и правильно им пользоваться.
Разновидности устройств
Выделено несколько типов устройств – стационарные и портативные. Первые модификации применяются чаще всего на кайт-станции из-за своей громоздкости, что делает их неудобными для личного применения. Кроме того, данная группа стоит достаточно дорого.
Для индивидуального применения пользуются моделями, относящимися к группе портативных устройств. Конструкции их бывают разные, но к самым распространенным относятся следующие:
- чашечный. Наиболее простая версия, в которой скорость ветрового потока замеряется при помощи сферических лопастей, вращающихся вокруг собственной оси. Конструкция имеет один недостаток – скорость ветра замеряется лишь в одном направлении, параллельном оси;
- крыльчатый. Эта разновидность появилась значительно позднее предыдущих устройств. Принцип действия их похож, но функции чашек уже выполняют лопасти, от которых анемометр внешне напоминает вентилятор. Как правило, конструкция крыльчатого устройства имеет определенную схожесть с флюгером. Прибор способен изменять свое положение с учетом направления ветра, выстраивать ось вдоль ветрового потока. После такой настройки лопасти, закрепленные на конце устройства, совершают вращательные движения в зависимости от скорости ветра, дующего в любом направлении;
- термоанемометр. Наиболее современный и распространенный вариант для кайтсерфинга, измеряющий скорость ветрового потока по скорости звука. Первоначально измеряется скоростной режим звука, который при помощи специального сигнала преобразовывается в аналогичный показатель ветрового потока. Кроме того, в подобных устройствах имеется специальный датчик, измеряющий температурный режим воздуха. Получается. Что прибор выполняет три функции – замеряет скорость, направление потока воздуха и его температуру.
Встречаются более современные модели, которыми пользуются опытные райдеры. К ним относятся цифровые устройства нового поколения, имеющие массу дополнительных функций. В дополнение к указанным опциям анемометры замеряют высоты, показатели давления, комфортность и т. п. В приборах встроена функция памяти для предыдущих показателей, возможность рассылать информацию и иные опции.
Точность результатов
Крыльчатые анемометры измеряют не только скорость ветровых потоков, но и устанавливают их направления. На приборе имеются лопасти, вращающиеся вдоль направления движения воздуха. Такие приборы следует применять для уточнения среднего скоростного режима ветра в вентиляционных каналах, погрешность замеров не превышает 0.05 м/с.
Чтобы получить высокоточные результаты, необходимо знать определенные нюансы использования таких анемометров. Размещать их следует по направлению ветра, чтобы воздушные массы проходили через все устройство. Если данным условием пренебречь, сведения не будут соответствовать действительности, так как к учету будет принята часть потока, приведшая лопасти в работу. После этого необходимо несколько минут выждать, после чего убрать прибор с точки проведения замера – устройству потребуется определенное время, чтобы обработать полученную информацию.
В основу работы термоанемометра заложена зависимость скорости ветра и теплопередачи вольфрамовой проволокой, находящейся в потоке и подогретой электротоком. Характеристики воздушных потоков оказывают влияние на объем тепла, переданного на прибор. Особенность подобных устройств заключается в том, что они работают в условиях достаточно разряженной среды.
Здесь также имеются особенности, которые рекомендуется принимать во внимание. Главным рабочим элементом считается обогреваемая проволока, направляемая к месту выполнения замера.
Советы по выбору анемометра
Прежде, чем выбрать определенную модель, рекомендуется определиться, в каких целях планируется применение подобного оборудования. Если такой вопрос не решить, вы никогда не подберете необходимый прибор.
Обязательно уточняются основные технические параметры дорогостоящих или бюджетных вариантов, из которых планируется сделать окончательный выбор. К ним относятся:
- показатель предельной погрешности;
- диапазон выполнения замеров;
- разрешающие способности устройства.
Все названные характеристики в большинстве случаев указываются в руководстве по эксплуатации устройства.
Под разрешающей способностью прибора понимают цену деления для аналогового анемометра. В отношении цифровых устройств данный параметр определяется максимальным числом цифр, расположенных после запятой.
Максимальная погрешность в измерениях позволяет выполнять корректировку в окончательных результатах. Естественно, что в большинстве случаев данный параметр отображается в сопроводительной инструкции, погрешность же возможно определить собственными силами, если усреднить данные, полученные в одинаковых условиях.
Диапазон выполняемых замеров тоже очень важен, выбирается с учетом условий, в которых предстоит проводить измерения. Помните, что на каждую определенную среду приобретается конкретный прибор.
Изучив достоинства всех разновидностей анемометров, необходимо отметить, что для окончательного выбора руководствуются в первую очередь функциональными возможностями и наличием финансовых средств.
Занимающиеся кайтсерфингом долгое время, стараются пользоваться цифровыми либо многофункциональными устройствами. Важно учесть, что прибор, изготовленный известной компанией, обойдется вам достаточно дорого, так как стоимость хорошего анемометра варьируется в пределах тридцати – пятидесяти тысяч российских рублей, встречаются и более дорогостоящие изделия.
Термоанемометр стоит значительно дешевле, около двадцати тысяч, и окончательная цена на него определяется наличием дополнительных опций и их количеством. Поэтому подобные модели приобретают пользователи, понимающие настоящую важность устройства и вполне уверенные, что необходимость в нем возникнет. Можно приобрести китайскую версию, но качество работы в таком случае вам никто не гарантирует.
По этой причине многие останавливают свой выбор на крыльчатой модели, стоимость которой колеблется в пределах десяти тысяч рублей.
Практические рекомендации
В том случае, если эксплуатация анемометра крыльчатого типа запланирована в помещении с повышенным содержанием пыли, примесей и грязи, после очередного применения выполняется обязательная чистка вентилятора. Если данной процедурой пренебречь, качество выполняемых измерений ухудшится, потому что накопленная грязь затруднит движение лопастей.
Не следует термоанемометр оставлять под открытыми солнечными лучами. Корпусная часть его способна перегреваться, что негативно влияет на точность показаний.
Обращайте внимание на способ подсоединения кабеля от блока измерений. Выполняется это действие при отключенном устройстве. В случае соблюдения данной рекомендации, анемометр не перегорает, потому что на электронной плате не возникнет замыкание.
Перед выполнением измерений необходимо изучить руководство по эксплуатации анемометра. Именно здесь вы найдете основные правила применения прибора, получите расшифровку всех условных знаков, отображаемых на дисплее.
В связи с тем, что почти все современные модификации функционируют от аккумуляторных батарей, необходимо знать и принимать во внимание правила их подзарядки, иначе возникает вероятность поломок и некорректной работы устройства. Чтобы в наиболее ответственный момент прибор не отключился, выключайте его сразу, когда выполните измерения, чтобы напрасно не расходовать аккумуляторную батарею.
Анемометр своими руками
Всем, кому нравится мастерить иди есть желание сэкономить, можно изготовить анемометр своими руками. Следует учесть, что, если вы не соображаете в электронике или не умеете работать с паяльником, о цифровых или многофункциональных приборах следует забыть. Кроме того, самодельные устройства получаются в большинстве случаев громоздкими, используются исключительно для домашней метеорологической станции.
Всем, кто решился на изготовление прибора, предстоит выполнить следующий алгоритм действий:
- подбираем кулер. Разбираем его, демонтируем защиту, используя острый раскаленный предмет. После этого с вентилятора снимаются магниты, чтобы исключить сопротивление магнитного поля, затем можно установить вентилятор на прежнее место;
- готовим лопасти, для чего подойдут простые шарики для игры в настольный теннис. Их разрезают острым ножом прямо по стыку половинок, наклеивают на крыльчатку быстросохнущим клеевым составом;
- остается подготовить велокомпьютер. С него снимается герконовое реле, наклеивается к корпусной части кулера. На нижнюю часть крыльчатки наклеивается гибкий магнит с таким расчетом, чтобы зазорный участок между им и реле составлял около одного миллиметра. Замыкание реле выполняется магнитом, который проходит над ним во время вращения крыльчатки. После этого к основанию мотора от кулера наклеивается трубка из пластикового материала, к ней фиксируется велокомпьютер, прячется проводка.
Приспособление, измеряющее силу ветрового потока, подготовлено, и его следует откалибровать. Для подобной операции придется использовать лабораторный анемометр либо устройство заводского изготовления, которое модно взять у знакомого на некоторое время.
Необходимо выставить диаметр круга с таким расчетом, чтобы скоростной режим, указанный на самодельном устройстве, совпадал с аналогичным значением на эталонном изделии. Не обращая внимание на то, что дисплей велокомпьютера высветит скорость в километрах за один час, при подборе диаметра следует подразумевать показания в метрах в секунду. Пройдя калибровку, прибор готов к дальнейшей работе. Носить его везде не совсем удобно из-за приличных размеров, но в качестве устройства для домашнего использования самодельный анемометр вполне годится.
Основные виды и варианты использования анемометра
Наиболее распространенные модели анемометра – это:
- Ручная модель с крыльчаткой, или так называемый лопастной анемометр. Его принцип действия напоминает работу вентилятора, что дало устройству еще одно название – вентиляционный анемометр. Попадая на широкую площадь поверхности лопастей, воздушная масса меняет интенсивность их вращения и позволяет легко рассчитать скорость ветра. От крыльчатки с помощью зубчатого колесного устройства запускается счетный механизм, отмечающий количество оборотов лопастей за единицу времени. Остается только вычислить скорость, которая будет равна произведению длины окружности траектории лопастей и количества оборотов. В числе главного преимущества данной модели – возможность определить не только скорость, но и направление ветра. Область применения лопастного анемометра – измерение параметров воздушных потоков в системах вентиляции и трубопроводах.
Изготовление крыльчатки
К латунному бочонку были припаяны 3 куска медной проволоки длиной 1 см каждый под углом 120 градусов. В отверстие бочонка я припаял стойку из китайского плеера с резьбой на конце.
Трубочку от конфеты разрезал на 3 части длиной около 2 см.
Разрезал пополам 2 шарика и с помощью мелких шурупов из того же плеера и полистирольного клея (клеевым пистолетом) прикрепил половинки шарика к трубочкам от чупа-чупса.
Трубочки с половинками шарика надел на припаянные куски проволоки, сверху все закрепил клеем.
Чашечный анемометр своими руками: схема устройства
Для изготовления самодельного анемометра в домашних условиях понадобится старая модель видеомагнитофона. Его блок вращения головок станет основой будущей конструкции. Для этого с узла снимают лишние детали, чтобы получить в остатке только каркас с осью, блок подшипников и шайбу для крепления двигателя. Всего перечисленного вполне достаточно для замеров и расчета энергии ветра. Для дальнейшей работы потребуются домашние электроинструменты и немного терпения:
- Во вращающейся части высверливаются отверстия диаметром 4мм, на которых будут устанавливаться чашки лопастей. Три отверстия на одной из них уже есть – это места креплений внутренних узлов в разобранном магнитофоне. По ним стоит ориентироваться, выбирая места для оставшихся девяти отверстий.
- В отверстия вставляют болты типа М4 длиной 10мм. Надежно закрепить чашки и исключить их вращение на оси лопасти помогут резиновые шайбы, вырезанные из старой велосипедной камеры.
- Теперь нужно взять 4 пластмассовые кружки для воды одного размера и просверлить в дне отверстие 4мм. Ручки чашек срезают «под корень».
- Чашки крепят на оси, разворачивая их в одном направлении и фиксируя с помощью болтов и резиновых шайб. Полностью собранная конструкция должна легко вращаться под воздействием даже легкого ветра.
Теперь можно собрать конструкцию полностью. Для этого:
- На вращающуюся часть узла устанавливается и крепится магнит, еще один элемент старого велосипеда. Затем проводится балансировка узла вращения, чтобы исключить одновременное вращение шеста вместе с движущимися лопастями.
- В качестве счетного датчика можно использовать снятый с велосипеда мини-компьютер. Его приклеивают к неподвижной части узла, закрыв магнит листом картона. Обязательно стоит проверить датчик тестером на быстроту срабатывания.
- Остается подключить кабель и закрепить на неподвижной части устройства кусок металлического уголка для последующего монтажа конструкции.
Подключаем кабель
Кабель датчика удлинен на 7 метров с применением кабеля для построения компьютерной сети. Для удобства подключения на кабель и в разрывы сигнального кабеля велокомпьютера установлены разъемы от вентиляторов и блока питания компьютера. Сам велокомпьютер выполнен в настольном варианте, при помощи медной проволоки прикручен к магнитной системе двигателя видеоголовки. Получилась устойчивая конструкция.
Основание
Разъём
Настольный вариант
Схема подключения и настройки анемометра
Для точной настройки самодельного анемометра потребуется стандартная модель устройства, изготовленная в заводских условиях. В ходе одновременно выполняемых замеров показания обоих приборов должны полностью совпадать. В случае если достать готовую модель устройства не представляется возможным, самодельный анемометр можно проверить в ходе движения автомобиля в условиях полного отсутствия ветра. Количество вращений лопастей должно соответствовать показаниям спидометра. Остается только рассчитать радиус колеса в мм и сделать соответствующий перерасчет по геометрическим размерам анемометра.
После проверки точности измерения можно приступать к установке конструкции на крышу дома. Для этого понадобится достаточно высокий прочный шест, чтобы измеряемый поток воздушных масс не ограничивали расположенные рядом деревья и постройки. И для полного завершения работ остается только подключить электронную часть прибора. Теперь анемометр полностью готов выполнять свою основную функцию – фиксировать точную скорость ветра за окном.
