Ни для кого не секрет, что сделать что-то полностью из массива древесины без единого крепления, без разделения изделия на детали довольно сложно да практически и невозможно. Кроме того, вырубка леса сейчас идет не такими ударными темпами, как прежде, поэтому приобрести большой массив древесины — удовольствие не из дешевых. Да и велика вероятность того, что однажды ошибившись, вы испортите весь брусок.
Достаточно легче разделить чертеж на отдельные детали, а не выпиливать каждый изгиб или выемку, постоянно переворачивая все изделие. При этом все отдельные детали должны соответствовать размерам, а при соединении составлять единое целое. Кроме того, немаловажным фактором прочности изделия будут точность и прочность соединений.

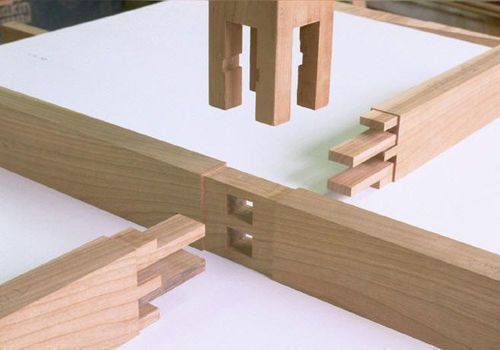

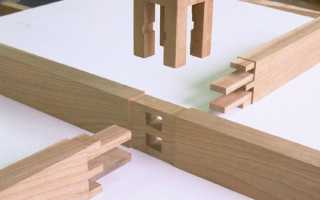

Столярные соединения деталей
Все соединения, будь то плотничные или столярные, называются посадками, потому что в их основе лежит принцип насаживания детали с шипом на деталь с пазом. В зависимости от того, как плотно соприкасаются детали в креплении, все посадки разделяются на напряженные, плотные, скользящие, свободные и очень свободные.
В основе всех соединений лежит узел — место крепления. В зависимости от того, какую фигуру напоминают соединившиеся детали и как расположен узел, существует несколько видов соединений. Среди них выделяются торцевые, боковые, угловые, Т-образные и крестовидные.
Особенности соединений, применяемые материалы
Какие столярные соединения вы знаете? Опытный мастер сможет назвать их несколько десятков. Дело в том, что универсальных соединений не существует. В каждом конкретном случае нужно выбирать самый подходящий вариант.
В строительстве, мебельной промышленности, при производстве изделий из натуральной древесины часто приходится соединять самые разные детали. Они могут быть соединены неподвижно, но существуют и разборные соединения. В первом случае крепление осуществляется при помощи клея, гвоздей, саморезов, скоб или иных дополнительных средств. Разобрать такое соединение в ходе эксплуатации нельзя. Неразъемные разновидности соединений применяются в столярном деле гораздо чаще.
Однако при производстве, например, складной мебели или трансформирующихся моделей порой требуется создавать разборные соединения. В этом случае клей или иные фиксирующие элементы не используют.
Столярные соединения древесины предполагают совмещение определенным образом некоторых деталей. Ими могут быть бруски, доски, щитки и т. д. Это первичные элементы изделия. Детали могут состоять из одного куска, двух или нескольких элементов, которые предварительно между собой склеили. В некоторых случаях детали изготавливают методом фанеровки.
После соединения двух и более деталей получается узел. Это может быть щит, коробка, рамка и прочее. При помощи существующих соединений получают готовое изделие или его часть (агрегат, комбинат и т. д.).
При выборе соединения следует учесть, что готовое изделие должно быть долговечным, прочным, функциональным, эстетичным. Поэтому мастер должен не только владеть теоретическими знаниями о правильности выбора типа стыка, но и уметь обращаться с соответствующим инструментом. Только в этом случае он сможет создать соединение, которое отвечает всем современным требованиям и нормам.
Классификация соединений в мебельных изделиях
Соединение элементов в мебельное изделие осуществляют различными способами. Выбор вариантов соединений достаточно разнообразен. Конструктор, выбирая то или иное соединение, обязан помнить, что оно должно обеспечить надежность и долговечность изделия, его технологичность и эстетичность.
Все применяемые соединения подразделяются на два основных типа: неразъемные и разъемные.
Неразъемные соединения не предполагают разборки конструкции; соединения элементов в них осуществляют с помощью клея, гвоздей, скоб и бесшурупной фурнитуры. Разъемные соединения позволяют собрать и разобрать конструкцию.
Разъемные соединения подразделяются на стационарные и подвижные. Стационарные соединения обеспечивают постоянное взаимное расположение соединяемых частей мебельного изделия. К ним относятся соединения на стяжках, шурупах, шкантах без клея. Разъемные подвижные соединения обеспечивают перемещение элементов изделия относительно друг друга в заданном направлении. К подвижным соединениям относятся соединения на петлях, роликах, направляющих.
Прочность изделий зависит от прочности соединения деталей. В столярном производстве применяют разнообразные соединения:
- шиповые соединения на клею;
- соединения без шипов на клею;
- соединения шурупами, скрепами, болтами, нагелями и т. п.

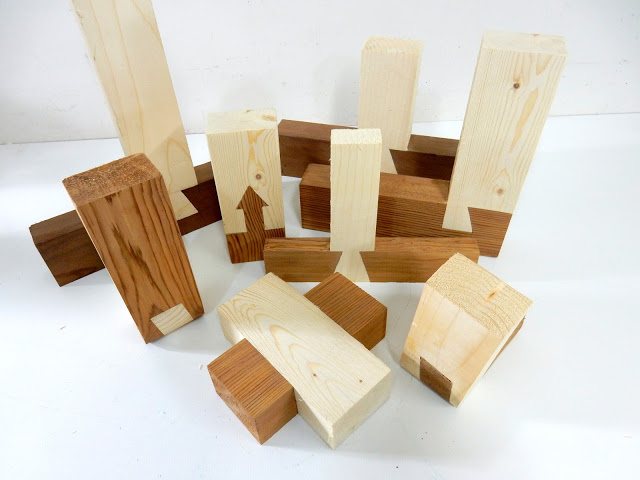

Виды соединения
При соединении деревянных деталей нужно помнить важный момент — всегда тонкая деталь крепится к толстой, но не наоборот.
Согласно взаимному расположению элементов различают такие способы соединения деталей из дерева:
- наращивание — увеличение детали по высоте;
- сращивание — удлинение заготовки;
- сплачивание — увеличение элемента по ширине;
- вязка — соединение под углом.
Способы соединения деревянных деталей при изготовлении мебели чаще всего используют следующие:

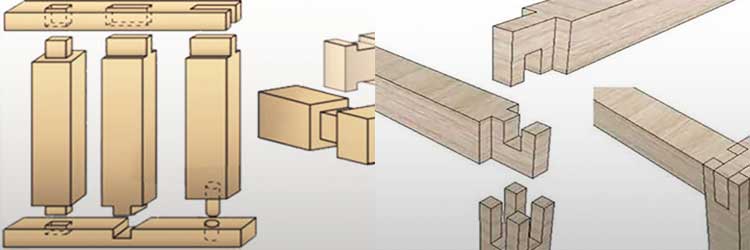

Разновидности
Существуют разные виды столярных соединений.
Они регламентированы ГОСТом 9330-60 и могут относиться к одной из указанных в стандарте групп. Соединения могут быть следующими:
- По длине. Это позволяет совместить детали, которые примыкают друг к другу торцами. К этой категории относятся сращивание и наращивание. Одним из самых часто применяемых вариантов является соединение типа шип. Существует несколько разновидностей подобных совмещений. Какие столярные шиповые соединения вы знаете? У каждого столяра есть свой опыт в применении подобных стыков.
- По кромке. Этот тип совмещения называется сплачиванием. Он применяется для двух или больше заготовок с целью получения широкой детали.
- Угловые концевые. Принцип похож на столярные шиповые соединения. Но в этом случае детали сходятся под определенным углом. Эта методика применяется в ходе создания мебели.
- Угловые срединные. При создании такого соединения одна деталь примыкает к другой либо своим торцом, либо пересекает его полностью под определенным углом. В первом случае соединение называется примыканием, а во втором – пересечением. Такая техника используется преимущественно для создания щитов.
- Ящичная вязка. Применяется для соединений широких элементов. Чаще всего такие стыки делают при сборке коробок, ящиков. Этот тип соединений также может быть концевым или срединным.

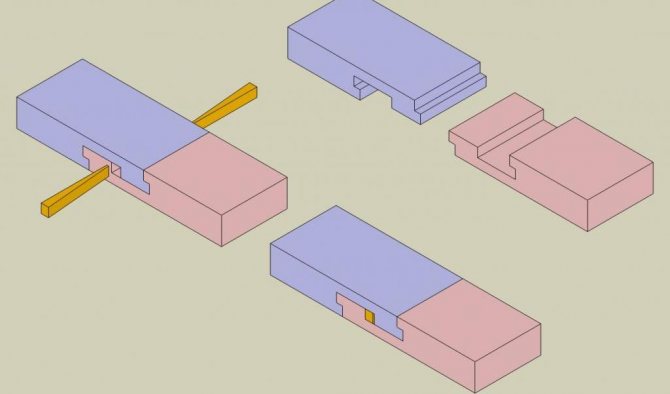

Разновидности сращивания и наращивания
Существует множество разновидностей соединений представленного типа. Самым распространенным способом являются столярные шиповые соединения клиновидного типа. В этом случае образуется большая площадь склеивания. Так получается обеспечить плотное сжатие. Шиповое соединение характеризуется простотой разметки и создания. При этом обработку древесины можно выполнить при помощи станка.
Какие столярные шиповые соединения вы знаете? Их существует множество разновидностей. При сращивании полуторцами можно создать разные детали, на которые не действуют значительные нагрузки, например, плинтус, обвязка панелей. В этом случае делают косую прирезку под углом 45º. При этом применяют стусло, чтобы добиться точности среза.
Если на деталь будет действовать нагрузка, прирезка должна быть более острой. Она называется косым усом. В этом случае по всей длине идет широкий шип. Это позволяет создать прочное соединение. Его применяют даже для криволинейных деталей в местах изгиба.
Читайте также:
Если на детали воздействует поперечное сжатие, производится прямой накладной срез в полдерева. Часто накладку дополнительно фиксируют при помощи двух нагелей. Чтобы накладка не сместилась, торцы срезают под угол. Прочнее получается совмещение деталей при помощи прямого шипа с заплечиками.
Если на детали действует растяжение, их сращивают при помощи шипа «ласточкин хвост». Но для таких деталей нужна опора снизу.
Если детали практически плоские, можно делать двойной шип «ласточкин хвост». Но это довольно сложная методика, поэтому ее применяют довольно редко.
Если у деталей есть нижняя опора, они также испытывают давление сверху и растяжение. В этом случае соединение «двойной ласточкин хвост» будет лучшим вариантом.
Какие столярные шиповые соединения будут приемлемыми, если детали имеют опору внизу и испытывают усилия, смещающие их в противоположные стороны? Часто в подобных случаях применяют сращивание круглым шипом.
Выбор вида соединения
Вообще, видов соединений деревянных заготовок существует огромное количество, поэтому рассказать можно только о некоторых из них, наиболее распространенных.
Одним из самых простых способов нарастить деревянную деталь (брус, бревно, доску), увеличить ее ширину является торцевое соединение. Существует несколько вариантов его реализации. Часто применяют простой и функциональный метод в половину толщины (вполдерева). В зависимости от предполагаемой нагрузки на деталь срез может быть ровным или косым. В отдельных случаях стык укрепляют с помощью фигурных вырезов – замков. Данный тип соединения препятствует растяжению, скручиванию, изгибу. Так сращивают брус между собой с целью удлинения.
Создание объемных рам или деревянных каркасов требует надежных соединений под различными углами. В этом случае рационально использовать соединение типа шип-паз или шип-проушина. Узлы в месте стыка деталей выдерживают нагрузку смещения, изгиба и сжатия. Если конструкции необходима высокая стойкость на разрыв, вырезы делают трапециевидной формы.
Дополнительные связи каркасных изделий, придающие жесткость конструкции, реализуют с помощью Т-образных или крестообразных соединений. Основная нагрузка на стыках – сжатие, смещение и разрыв. В особых случаях конструкцию дополнительно усиливают металлическими уголками, шурупами или гвоздями.
Для соединения досок между собой в коробчатые конструкции под прямым углом удобно использовать специальный ящичный паз. Как понятно из названия, данный способ часто применяют для создания объемных конструкций, в том числе ящиков для мебели. Качественно изготовленный ящичный стык выглядит монолитно, имеет привлекательный вид и выдерживает внушительные нагрузки. При создании деревянной мебели часто используют соединение на шкантах, нагелях и домино (когда паз имеет продолговатую форму, в отличие от круглого шканта).
Виды углового крепления
Соединить материал на углах можно благодаря двум вариантам:
- с остатком – подразумевает использование сырья более длинного, чем требуется для сооружения объекта;
- без остатка – предполагает наличие безупречно ровных углов в конструкции.
Предлагаем ознакомиться: Как устранить скрип пола – причины появления и способы устранения
На остатки материала возложена ответственная миссия – защита бруса от разрушительного воздействия климатических факторов – осадков и ветра. Однако такая конструкция отличается дороговизной из-за большего расхода сырья и хлопотностью.
Объект с идеально ровными углами подвержен губительному действию климатических проявлений. Но его сооружение довольно простое и дешёвое по сравнению с предыдущим вариантом.
Гораздо привлекательнее смотрится сооружение с остатками, нежели без них, поскольку ассоциируется с приветливой избой или роскошным теремом. А золотым трезубцем власти на модном Олимпе обладает, как думаете, какой стиль? Верно! Русское направление.
Существуют следующие способы углового монтажа с остатком:
- «в охряп»;
- «в полдерева»;
- «в курдюк».
«В охряп»
Этот вид монтажа подразумевает наличие двух чаш полукруглой формы (для бревна). При сборке сруба из бревна такой метод ещё называют «в чашу». То есть формируются симметричные выемки, глубина которых составляет ¼ сечения бруса, а затем детали соединяются по принципу замка.
«В полдерева»
Монтаж «в полдерева» – наипростейший вид крепления. Он подразумевает наличие не только чаши, но и продольного паза, заполняемого утеплителем – джутом, мхом или льноватином. Конструкция усиливается гвоздями или скобами. Сооружение отличается герметичностью.
«В курдюк»
Существует два вида углового монтажа без остатка:
- «лапа с присеком»;
- «ласточкин хвост».
Рассмотрим их более детально.
Соединение в ласточкин хвост
«Лапа с присеком»
«Лапа с присеком» подразумевает наличие сложной пазовой системы, отвечающей за незыблемое крепление сырья между собой. Способ трудный, но высокоэффективный. На поверхности лапы рубится выступ. Он должен красоваться у внутреннего угла объекта.
Снизу венца (разумеется, верхнего) выпиливается отверстие под ранее сделанный шип. После чего конструкция соединяется. Этот вариант напоминает сборку конструктора. Конструкция, соединённая таким способом, побалует безопасностью, основательностью и превосходнейшим внешним видом.
«Ласточкин хвост»
Крепление бруса «ласточкин хвост» является довольно не простым, но прочным и красивым угловым способом монтажа. Вариант подразумевает сцепление двух брёвен зубьями особой формы. Брусья под прямым углом направляются друг к другу: один имеет шипы, а другой – пазы. Такой «замок» обеспечивает надёжное крепление без наличия щелей и дарит срубу устойчивость.
Угловые соединения
Существует и множество иных разновидностей соединений столярных изделий. В отдельную группу выделяются угловые стыковки.
Вязка в этом случае происходит под определенным углом. Такие соединения делятся на ящичные и рамочные виды. Самыми часто применяемыми стыками представленного типа являются:
- Внакладку. Это простой, но при этом менее надежный тип совмещения деталей. В торце выбирают материал до половины толщины заготовки.
- Рамочный прямой шип. Это основной тип угловых стыков. Шип входит в гнездо. Он может быть одиночным, двойным или тройным. Выбор делают в зависимости от требований к прочности детали. Гнездо может быть с одной стороны открытым. Оно называется глухим. Если гнездо открыто с двух сторон, его называют сквозным. Бывают отверстия, открытые с трех сторон. Их называют проушиной, которая располагается на конце. Гнездо также может быть в срединной части.
- Косой шип «ласточкин хвост». Это прочное соединение, которое является более предпочтительным, чем прямой шип. Стык такой конфигурации запиливают не в параллельном направлении относительно кромкам. Основание шипа должно быть 1/3 от толщины бруска. Его конец должен быть 3/5.
- На шкантах. Это вязка на дюбелях или круглых вставных шкантах. Соединение получается менее прочным, чем шиповое, но при этом оно более экономичное. В этом случае не требуется делать припуск.
- На ус. Концы срезают наискосок. Этот стык применяется как для брусков одинаковой, так и разной ширины. Угол наклона среза может быть разным.
Сплачивание
Рассматривая столярные соединения деталей из древесины, стоит отметить такую разновидность, как сплачивание. Его применяют для стыковки узких деталей. Это позволяет получить заготовку большей ширины. В редких случаях эту методику применяют для наращивания толщины.
Лицевые стороны подвергают фанерованию. Их оклеивают древесиной, которая относится к категории ценных пород. Сплачивание предполагает следующие разновидности соединений:
- В гладкую фугу. При этом применяется клеевой состав. Кромки деталей прочно прифуговывают друг к другу. Затем их склеивают. Далее заготовку помещают в специальное оборудование. Это могут быть прессы, верстаки или сжимы. При этом часто применяют винты, клинья и прочие фиксаторы. Клеевой состав высыхает под давлением. Он выдавливается по линии стыка.
- Шканты и шипы. В кромках качественно прифугованных деталей проделывают отверстия или гнезда. В них вставляют шипы прямоугольной формы или круглые выступы (шканты). При этом шипы должны иметь толщину не больше 1/3 от толщины деталей.
- В шпунт. В одной из кромок выбирают паз посередине. Это шпунт, который должен быть не больше 1/3 толщины детали. В противоположной кромке делают гребень, конфигурация которого соответствует пазу. Такие соединения могут быть прямоугольной или трапециевидной формы.
- В четверть. В кромках выбирают материал до половины толщины заготовки. Такого же размера делают продольные выемки. Они называются четвертями.
- На рейку. Отличается от стыка в шпунт формой пазов. В них дополнительно выбирают рейку.
- На шпонках. Выбирают в виде суживающихся кверху и по длине пазы. Они имеют трапециевидную форму и глубину 1/3 от толщины детали. В пазы вбивают шпонки, которые имеют скошенную кромку. Она соответствует типу паза. Такое соединение предотвращает коробление щитов.
- В наконечник. На торцевой кромке щита наклеивают брусок. При этом форма шпунта-гребня может быть прямоугольного, треугольного или иного профиля. Такое соединение применяют для торцов, которые плохо поддаются отделке.
Сращивание по длине
Такой вид соединения деревянных деталей имеет некоторые нюансы. По своей сути это удлинение элементов в горизонтальном направлении. Сращивание может быть:
- Впритык — срезы концов выполняются под прямым углом и совмещаются друг с другом. В оба бруса (бревна) забивают скобу.
- Косой притык — срезы выполнены под углом, а концы скрепляют штырем или гвоздем.
- Торцевой притык с гребнем.
- Прямая накладка — длина вырубки в 1,5-2 раза больше, чем толщина бруса (бревна).
- Косая накладка — концы срезают под углом и фиксируют болтами.
- Накладка с косым прирубом — на концах деталей выполняют торцевые гребни, имеющие ширину и длину в одну треть толщины бруса.
READ Что можно узнать по годичным кольцам у дерева?
Надежное тройное угловое соединение деревянных деталей
Здравствуйте, уважаемые читатели и самоделкины! Некоторые из Вас занимаются столярными работами, и достаточно часто обнаруживают для себя неожиданные решения. Например, при сборке рамы для стола, одним из самых сложных узлов является соединение реек и ножки. Также этот тип конструкции попадается и при других видах работ.
Материалы. — Сосновый брус. Инструменты, использованные автором. — Циркулярная пила — Пильные регулируемые диски DADO — Струбцины — Карандаш. Процесс изготовления. Первым делом мастер распускает брус на длинные рейки.
Так как это будет невысокий японский столик, то и сами ножки будут весьма короткими.
Поскольку высоты диска не хватает для обработки торца бруска, заготовку приходится перевернуть, и обработать другую сторону.
Для примера достаточно будет этих заготовок.
Теперь обе ножки прижимаются к упору, а сверху прикладывается рейка. Мастер отмечает ножки с одной стороны, затем переворачивает их на 90 градусов, и ставит вторую отметку. Далее ножки устанавливаются в вертикальное положение, и наносятся поперечные отметки профиля рейки.
Вот такая разметка торца должна получиться.
Затем мастер заменяет пильный диск циркулярной пилы на DADO, и выставляет его высоту в точности с шириной рейки.
За два прохода автор получает ровный пропил. Важно двигать заготовку очень медленно, этот диск пилит не очень быстро.
Итак, первый паз готов, можно проверить плотность посадки рейки.
Заготовка разворачивается на 90 градусов, и выполняется второй пропил. Так мастер обработал обе ножки.
Теперь в пазы вставляются рейки, и на них наносится разметка краев паза.
Диск устанавливается на половину ширины рейки, и делается первый паз сразу в двух рейках.
Мастер также использует шаблон для точной резки, заготовки переворачиваются, вырезается второй паз.
Одна рейка переворачивается вверх ногами, и соединяется с первой. Люфта практически нет.
Остается только собрать воедино угловое соединение. Даже без саморезов и клея все держится очень прочно. Можно даже сделать разборную конструкцию рамы для стола.Благодарю автора за демонстрацию простого, но очень надежного тройного углового соединения.
Соединение Т-образное внакладку
Чтобы выполнить такое соединение деревянных деталей, нужно наложить одну заготовку на другую и скрепить их друг с другом, используя болты, шурупы или гвозди. Располагать деревянные заготовки можно как под определенным углом друг к другу, так и по одной линии.
Чтобы угол соединения деталей не менялся, применяют не менее 4 гвоздей. В случае если есть всего два гвоздя, то их вбивают по диагонали. Чтобы фиксация была более прочной, гвозди должны пройти сквозь обе детали, а выступающие концы необходимо загнуть и углубить в дерево.
Виды шипового соединения
На сегодня разработано большое многообразие таких способов крепежа деревянных деталей. Все виды шиповых соединений классифицируются по следующим признакам:
- количеству шипов;
- их форме;
- глубине проушины (сквозные или нет);
По первому признаку шиповые соединения бывают: одинарные, двойные, многократные. Он определяет количество изготовленных элементов крепежа. Основными формами шипа считаются:
- прямоугольный (имеет различную длину, шаг и угол при вершине);
- круглый;
- треугольный;
- так называемый «ласточкин хвост» (односторонний или двухсторонний);
- зубчатый (с различным углом наклона);
- угловой.
Выбор формы и размеров зависит от применяемого материала и уровня нагрузки, которую должна выдерживать вся конструкция. Большое распространение получило шиповое соединение со множеством прямоугольных шипов. Основным его достоинством считается простота изготовления и возможность применения его для любой древесины.
Столярные соединения от Люка Петерсона
Несколько столярных соединений от начинающего австралийского столяра Люка Петерсона (instagram.com/peterson.furniture)
Шип-паз с усилением шкантами
С двумя сквозными шкантами
С одним сквозным шкантом
Ласточкин хвост с разноразмерными шипами и скруглением
Вручную выполненный ласточкин хвост с закругленным краем. Древесина создает естественный цветовой градиент, переходя от продольной текстуры к торцевой.
Соединения Шип — Паз
Как правило, все мы привыкли к стандартным соединениям, к примеру, неразъемными в шип-паз. Но даже эти обычные соединения можно сделать по особому красиво и функционально!
Плоский шип. Прямой шип можно изготовить тремя разными способами: 1. Ручными инструментами: при помощи ручной пилы и стамески
Рекомендуем КОМПЛЕКТ для изготовления шипового соединения: Пила столярная обушковая классическая Dovetail 20tpi ПЛЮС Рейсмус Veritas 150 мм ПЛЮС Стамеска плоская NAREX PREMIUM 20 мм 05T0505-05N3631-811670-AM
2. При помощи электропилы Обычно соединения этого типа выполняются в столярной мастерской на фрезерном станке. Однако если у вас нет фрезерного станка или в данный момент вы не можете им воспользоваться, для данного вида работ можно использовать монтажную дисковую пилу.
По ссылке пример применения «Изготовление пазов и шипов для углового концевого соединения монтажной дисковой пилой»
3. При помощи фрезера и специального шипорезного приспособления
или с помощью фрезера и фрезерного шаблона :
Вариантов применения данного типа соединения «шип-паз» — великое множество:
Скрытые шипы, как на фото ниже, выглядят так, что непонятно, как сделана эта конструкция и за счет чего она держится:
Пристругивание торцевой части шипа ручным рубанком (торцовочным рубанком или даже номер 4 или 5 для широких шипов как на фото) помогает окончательно сформировать декоративный привлекательный облик соединения:
Главная «фишка» этого соединения на фото выше — изготовление объемного изделия из плоских элементов — фанеры. Используется обычный шип, изготовленный в разных плоскостях.
На фото выше декоративный элемент в виде Х — это самое простое шиповое соединение, которое сделано изящно и красиво, но не скрытым, а наоборот, «открытым» — соединение вынесено на лицевую поверхность столешницы. Технологически здесь использовано замковое соединение с перекрестно установленным клином в шип. Соединение только кажется простым: для его исполнения требуется высокая точность изготовления. Журнальные столики с красивыми вариантами соединения «шип-паз»: Фигурные шипы
В этой фотографии выше завораживает все! И красота дерева, и мастерство исполнения, и гениальность и простота самого соединения (шип-паз).
Безграничны фантазия и мастерство, когда есть опыт работы и по дереву, и и камню!
Еще один оригинальный пример комбинированного соединения шип-паз и «на нагелях» на контрастной древесине. Фишка в том, что ножка стола крепится не классическим способом снизу к столешнице, а врезается в массив столешницы. Полностью отсутствует основание с царгами.
Гребенчатые шипы или многошиповое соединение
Как правило шипы здесь напиливаются на циркулярной стационарной пиле или выфрезеровываются на фрезерном станке (столе) с применением специальных многошиповых фрез для сращивания
На фото показано многошиповое соединение с шипами разной длины. Данное соединение не получится выполнить только с использованием электроинструмента.
Трапециевидные пазы можно выполнить только с помощью стамесок.
Соединение на круглых шкантах может быть скомбинировано с шиповым соединением под склейку как на фото ниже и выполнено с помощью Фрезы для сращивания. Данное решение может быть применимо как для реставрации, так и для изготовления нового изделия. Это клеевое соединение получается более прочным и надежным, благодаря большей площади склейки.
Круглые шипы
Для изготовления круглых шипов могут быть использованы пробочники — сверла-фрезы, которыми высверливают круглую шпонку.
Соединения на нагелях: Особенность как круглых, так и квадратных (прямоугольных) в сечении нагелей в том, что они четко фиксируют соединяемые заготовки друг с другом. И исключают при усыхании древесины, ее «»ведение» — подвижки.
Угловое соединение шип-паз, фиксируемое нагелем, позволяет скрепить две заготовки с высокой прочностью, при этом изделии остается разборным.
Наибольшее распространение данный вид соединений где нагель используется в качестве фиксирующего элемента получило в деревянном домостроении.

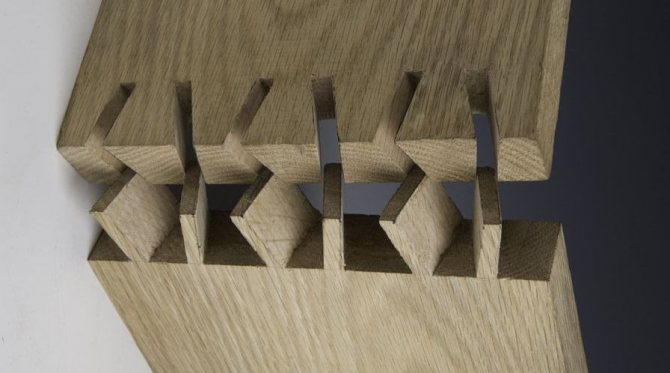

Соединения «Ласточкин хвост»: Данный вид соединения приобрел широкое распространение из-за своей прочности и красоты:
На фото ниже — вместе все образцы Лучших соединений «Ласточкин хвост» по популярности просмотров у нас в Арсенал Мастера: Более подробно вы можете ознакомиться в новом специальном обзоре «Арсенал Мастера»
- 50 примеров Соединения «Ласточкин хвост», типы и варианты применения. НОВИНКА 2021!
READ Что такое маркетри по дереву?
А также более сложные фигурные соединения
Разнообразные фигурные шипы можно делать с помощью фрезера и специального шипорезного приспособления — шипорезки А вот такие соединения можно выполнить только со специальными шаблонами при помощи шипорезного приспособления — шипорезки Leigh :
Соединения на плоских шкантах (дюбелях) Домино: Такие шканты еще называют «Домино». Данный вид соединения с применением соответствующих инструментов обеспечивает высокую скорость изготовления, чистоту и качество сборки.
Примеры изготовления соединений с помощью фрезера «Домино»: 1. Соединение панелей впритык 2. Соединение панелей в ус 3. Соединение круглого профиля
С применением вклеиваемых шкантов Domino и фрезера Domino DF 700 можно собирать мощные каркасные конструкции:
и даже сложные и красивые угловые соединения на ус: Соединения на шпонках: Данный вид соединений изящно смотрится и при этом прост в изготовлении.
На схеме предложены варианты соединений с помощью вставных шипов.
Для изготовления паза под шпонку «ласточкин хвост» потребуется изготовить дополнительное приспособление:
Для непосвященного человека — такое соединение на фото — настоящий ребус: угадать, как же это сделано? А по сути, это самое обычное шиповое соединение, когда плоский шип, изготовленный из тонких обрезков материала, вставляется в паз, выполненный циркулярной пилой, перпендикулярно к обоим боковинам, как на фото. Круглые элементы, могут быть просто как декоративными (неглубоко посаженными), так и функционально фиксирующими шип — нагелями.
На фигурных шпонках
Соединения на круглых шкантах:
Данный вид соединения может быть изготовлен двумя способами: С помощью различных кондукторов и дрели (шуруповерта) Соединения на ламелях:
Продольное соединение
Такие варианты характерны, если стена дома имеет нестандартную длину Максимальная длина клееного бруса может достигать 18 метров. Но всё равно, возможна ситуация, при которой отдельные брусья нужно будет соединить между собой по длине.
Существует несколько типов состыковок по длине:
- соединение в полдерева. срезается у обеих частей бруса половина толщины под прямым углом. дополнительно можно укреплять соединение шурупами.
- соединение со шпонкой. само соединение можно делать в полдерева, но предварительно изготавливаются шпонки, и просверливаются отверстия чуть меньшего диаметра. глубину врезки шпонок в брусья следует принимать не менее 2 см и не более 1/5 высоты.
- соединение с коренным шипом. достаточно трудоёмкое соединение, которое требует большой точности и серьезных навыков в столярном деле.
- соединение на косой замок. наиболее подходящее соединение, когда речь идет о нагрузке по типу изгиба. при этом такое соединение достаточно просто изготовить.
- соединение на накладной замок. довольно сложное по исполнению соединение, которое требует перепада в плоскости соединения, чтобы получился замок. при этом выполняется выпиливание замка в обеих частях древесины
Для получения деталей больших габаритов необходимо воспользоваться одним из следующих методов соединения:
- продольное соединение с использованием шпонки и шипа;
- косой замок;
- продольное соединение бруса между собой коренной шип;
- соединение встык;
- соединение в полдерева.
Тип продольного соединения «в полдерева»
Общий вид соединения. Элементы соединения.
Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения.
В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.
После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.
Этод метод является самым простым. После сращивания бруса, следует дополнительно скрепить его деревянными нагелями.
Тип продольного соединения «на косой замок»
Общий вид соединения. Элементы соединения.
Данный метод сращивания специалисты называют самым сложным, однако данная конструкция очень надежна.
С торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать.
В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу.
Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.
Соединения встык производится:
- коренным шипом;
- шпонками.
Тип продольного соединения с коренным шипом
Общий вид соединения. Элементы соединения.
Узел состоит из выпиленных шипа на одном торце бруса, и паза на другом. Соединить коренной шип просто. При монтаже в пропил укладывается утеплитель из джута или войлока. Выпиливая элементы нужно быть точным, так как соединение коренной шип должно быть плотным, герметичным. Только так можно избежать большие потери тепла.
Тип продольного соединения на шпонках
Общий вид соединения. Элементы соединения.
Принцип соединения бруса:
в двух элементах нужно сделать абсолютно одинаковые пазы. После этого обработанные детали укладывают рядом друг с другом так, чтобы пазы соприкасались и вбивают в этот паз шпонку.
Шпонка представляет собой вставной элемент, своего рода клин, который изготавливается из твердых пород дерева. Для деревянного бруса следует использовать деталь из осины. После попадания в подготовленные пазы этот элемент надежно скрепляет два бруса друг с другом.
Шпонки могут отличаться собой геометрической формой и быть:
- прямыми;
- прямоугольными;
- с зазубринами;
- призматическими;
- в форме «ласточкин хвост».
Виды крепежа для бруса
Существует множество механизмов того, как скрепить брусья между собой. С этой целью можно использовать различного рода деревянные вырезы, взаимодействующие между собой. А также можно использовать строительную фурнитуру, выполненную из металлических сплавов. Такие крепежи создаются в разных формах и с разным количеством отверстий, поэтому есть возможность подобрать универсальный вариант именно под нужный случай.
Основу брусовых крепежей составляют уголки. Это наиболее универсальный способ закрепления брусьев. Они могут монтироваться на гвозди, винты, саморезы. При этом могут выполняться в различных формах, размерах.
Кроме угловых крепежей, есть и иная фурнитура. Среди нее можно обнаружить и плоские фигуры (стальные пластины), и железные скобы, которые вбиваются на концах брусьев, скрепляя венцы попарно.
Отдельного внимания стоит механизм на винтовых сваях. Его использование позволяет экономить на дорогостоящем и крепком фундаменте при установке на зыбком грунте без риска перекоса здания.
Соединение деревянных деталей без гвоздей
Виды соединений деревянных конструкций
Обычно лесоматериалы, например, брусья, бруски или доски выпускаются определенного размера, но часто в строительстве нужны материалы, которые длиннее, шире или толще. Поэтому для получения необходимых размеров существуют различные виды соединений с использованием врубок, которые делаются вручную по разметке или специальным оборудованием.
Соединения по ширине
При стыковке нешироких досок получаются щиты необходимых размеров.
Для соединения существует несколько способов.
1) Соединение на гладкую фугу; При таком методе соединения каждая рейка или доска называется делянкой, а шов, который образуется в результате соединения, фугой. О качестве прифуговке говорит отсутствие просветов между стыками кромок смежных делянок. 2) Соединение на рейку; По кромкам делянок выбирают пазы и вставляют в их рейки, скрепляющие между собой делянки. Толщина рейки и ширина паза не должны превышать 1/3 толщины доски. 3) Соединение в четверть; В скрепляемых делянках выбирают по всей длине четверти. В таком случае размеры четверти, как правило, не превышают половину толщины делянки. 3) Соединение в паз и гребень (прямоугольный и треугольный); Такой вид соединения обеспечивает делянку пазом с одной стороны и гребнем с другой. Гребень может быть как прямоугольным, так и треугольным, но последний редко используется, поскольку его прочность немного хуже. Соединение в паз и гребень довольно популярно и часто используется изготовителями паркета. Минусом такого соединения считается меньшая экономичность, поскольку используется больше досок. 4) Соединение «ласточкин хвост»;
Такой вид крепления немного похож на предыдущий, вот только гребень имеет трапециевидную форму. Ну отсюда и название.
Также при сборке щитов используют шпонки, наконечники в паз и гребень с вклейкой рейки в торец. Среди вклеенных реек встречаются треугольные, прямоугольные и наклеенные, а при использовании шпонки в основном выбирают паз «ласточкин хвост». Все это нужно для надежного скрепления щита.
Соединение по длине
Среди популярных видов соединения по длине можно выделить: впритык, на «ус», в паз и гребень, на зубчатое клеевое соединение, в четверть и на рейку. Наибольшей популярностью пользуется зубчатое соединение, потому что оно имеет лучшую прочность.
Также существует сращивание, когда более длинные отрезки стыкуются между собой. Это может происходить несколькими способами. Например, вполдерева, косым прирубом, косым и прямым накладным замком, косым и прямым натяжным замком и впритык. При выборе сращивания вполдерева необходимая длина соединения должны составлять 2 или 2,5 от толщины бруса. Для большей надежности используют нагеля, например, такое можно встретить при строительстве брусчатых домов.
При использовании косого прируба с подрезкой торца размеры составляют 2,5 — 3 от толщины бруса и так же крепится нагелями.
Соединение прямым или косым накладным замком используют в конструкциях, в которых присутствуют растягивающие усилия. Прямой накладной замок находится на опоре, а косой можно разместить у опор.
Если Вы решили использовать косой прируб с подрезкой торца, то соединение должно иметь 2,5 или 3 толщины бруса. В этом случае то же используются нагеля.
При стыковке прямым или косым натяжным замком можно не волноваться о прочности, но такое соединение имеет сложности в изготовлении, а также при усыхании древесины клинья ослабляются, поэтому такой метод соединения не подойдет для серьезной конструкций.
Сращивание впритык — это когда два конца бруса помещают на опору и надежно соединяются скобами.
Соединение брусьев или бревен можно встретить при возведении стен или в верхней или нижней обвязке в каркасных домах. К основным видам соединений можно отнести вполдерева, вполулапу, шиповое и угловой сковороднем. Врубкой вполдерева считается вырубка или срезка половины толщины на концах брусьев, после чего они соединяются под углом в 90 градусов.
Неразъемные соединения
Самой распространенной группой среди неразъемных соединений являются соединения с помощью клея. Благодаря им создают конструкции различных форм и назначения. Клеевые соединения имеют ряд положительных качеств: они достаточно технологичны, имеют высокую прочность, повышают формоустойчивость, снижают вероятность растрескивания.
Шиповые соединения достаточно широко используются в мебельных изделиях. Основные элементы шиповых соединений – шип, гнездо, проушина, шпунт, гребень.
Шип – выступ на конце детали, имеющий определенную форму и размеры. Шип входит в гнездо, проушину или шпунт.
Гнездо – это отверстие или углубление в детали.
Проушина – отверстие на конце детали, открытое с двух или трех сторон. Форма и размеры шипа соответствуют форме и размерам гнезда или проушины.
Шпунт (паз) – это углубление в детали на всю ее длину.
Гребень – выступающая часть детали, совпадающая по форме и размерам со шпунтом. Основные элементы шиповых соединений приведены на рисунке 1.
Рис. 1. Элементы шиповых соединений: 1 – шип плоский; 2 – гнездо; 3 – проушина; 4 – торцовая грань шипа; 5 – заплечики шипа; 6 – боковые грани шипа; 7 – гребень; 8 – паз; 9 – круглый вставной шип (шкант)
По форме шипы бывают плоскими, круглыми, трапециевидными («ласточкин хвост») и зубчатыми. Шипы могут быть цельными (выполненными непосредственно на конце детали) и вставными (являющимися самостоятельными деталями). Вставные круглые шипы называются шкантами. Плоскости боковых граней шипов называются щечками.
Уступы, образующие переход от бруска к телу шипа, называются заплечиками.
Длина шипа – это расстояние от торцевой его грани до заплечиков, его толщина – расстояние между щечками шипа, ширина – поперечный размер щечки.
С помощью шипов образуют соединения:
- угловые концевые;
- угловые серединные;
- угловые ящичные;
- по длине и по кромкам.
Шиповые соединения бывают:
- сквозные (торец шипа выходит на видимую поверхность своей торцевой гранью);
- открытые (после соединения поверхность верхней грани шипа становится видимой);
- с потемком (после соединения все боковые грани шипа становятся невидимыми);
- с полупотемком (после соединения видна лишь часть верхней грани шипа);
- на прямой шип (грани элементов шипового соединения взаимно перпендикулярны);
- на ус (торцевые грани соединяемых брусков срезаны под острым углом – чаще всего под углом 45°).
Основные виды шиповых соединений и их размерная взаимосвязь регламентируются ГОСТом 9330-76 (рис. 2, 3).
Рис. 2. Основные характеристики шиповых соединений: конструкция шипа: 1 – цельный; 4, 6 – вставной; количество шипов: 1 – одинарный; 2 – двойной; направление оси шипа: 1, 2 – прямой; 5 – косой; форма шипа: 1, 2, 5 – плоский; 3 – «ласточкин хвост»; 6 – круглый; угловое концевое соединение: 7 – с открытым шипом; 8 – с закрытым шипом; серединное соединение: 9 – сквозное; 10 – с несквозным шипом
Рис. 3. Основные виды шиповых соединений и их размерная взаимосвязь: S0 – толщина; В – ширина; для шканта l длина равна 20–30 мм; l1 = l + (2–3 мм); d = 0,4 S0; S1 = 0,4 S0; для шипа l = (0,5 – 0,8) В; h = 0,7 В1; S2 = 0,5 (S0 – S1); b ≥ 2 мм; l1 = (0,3 – 0,6) l; для шипа ящичного S1 = S3 6, 8, 10, 18 мм
Прочность шиповых соединений зависит от площади склеивания и плотности соприкосновения стыков. Угловые концевые, серединные и ящичные соединения служат для создания объемных конструкций (рамок, коробок, ящиков). Соединения на шип прямые открытые одинарные, двойные или тройные отличаются по прочности, и, следовательно, выбор соединения будет определяться величиной нагрузок при эксплуатации.
Соединения на шип с потемком и полупотемком (сквозные или несквозные) уступают по прочности открытым шиповым соединениям. Но они предохраняют бруски от выворачивания при сборке.
Во всех несквозных соединениях предусматривают зазор (не менее 2 мм) между торцом шипа и стенкой гнезда. Это делают для того, чтобы избежать разрушения конструкции в момент неизбежных деформаций, вызванных гигроскопичностью древесины.
Наиболее распространены в мебельных изделиях соединения на шкант. Это объясняется их положительными качествами:
- минимальной трудоемкостью изготовления элементов соединения (выполнением отверстия и шканта) по сравнению с трудоемкостью изготовления иных типовых соединений;
- применением шкантовых соединений в изделиях из древесины, позволяющим экономить до 10 % исходного материала;
- необходимой прочностью соединения деталей из древесностружечной плиты на шкант.
Соединения на ус применяют в конструкциях, где необходимо скрыть торцы соединяемых деталей. Усовые соединения уступают по прочности и технологичности прямым угловым соединениям.
Из всех ящичных шиповых соединений наиболее прочным является соединения на шип «ласточкин хвост». Соединения по длине позволяют из маломерных отходов изготовлять полноценные детали. Это ведет к увеличению полезного выхода древесины. Из всех способов соединения по длине наиболее распространены зубчатые клеевые соединения (ГОСТ 19414-79). Это объясняется тем, что они обеспечивают высокие показатели прочности на растяжение и на изгиб, являются технологичными, так как для их создания существуют высокопроизводительные специализированные линии (рис. 4).
Зубчатые соединения в зависимости от выхода элементов шипов на пласть и кромку могут быть вертикальными (выход поверхности элементов шипов на пласть), горизонтальными (выход поверхности элементов шипов на кромку); диагональными (выход поверхности элементов шипов на пласть и кромку).
Прочность зубчатого соединения зависит от длины шипа и уклона его пластей. Уклон должен быть не менее 1 : 8, что обеспечивает оптимальные условия сборки.
Рис. 4. Область применения шпонки «ласточка» Hoffmann и ее габаритные размеры
Группа соединений по кромкам служит для увеличения размеров деталей по ширине. Наиболее технологично соединение на гладкую фугу. Соединение по кромкам на шкантах целесообразно применять для сопряжения нешироких деталей. Достаточно прочно и технологично соединение по кромкам на вставную рейку. Рейка может быть выполнена из фанеры или древесины с поперечным расположением волокон.
Соединения по длине на ус и клиновидное обладают высокой прочностью, но требуют значительного расхода материала и трудоемки. При применении шиповых соединений на прочность влияют качество древесины, точность обработки деталей, качество клея и условия склеивания, форма и размеры шипа. Чем больше площадь склеивания, чем меньше шероховатость склеиваемых поверхностей и тоньше клеевой шов, тем прочнее клеевое соединение.
Кроме древесины, в производстве, как известно, применяются материалы, получаемые прессованием из измельченной древесины: древесностружечные плиты, плиты МДФ, ОСБ и др. Они в силу своей структуры не могут служить основой для шипа, несущего механические нагрузки. В этом случае делается только проушина, а в роли шипа используются такие элементы соединения, как круглый и плоский шканты или различные стяжки.
Угловые соединения – это неотъемлемая составляющая почти всех столярных изделий. Как получить соединение, максимально технологичное и менее зависимое от условий эксплуатации? Очевидно, что такое соединение должно иметь ряд преимуществ.
Соединение на шип открытый сквозной – прочное и простое в изготовлении. Но шип виден с обеих сторон. Это существенно ухудшает вид изделия, так как дает потемнение торцов при отделке. Применяется только для древесины и имеет ограничения при малой толщине материала.
Соединение на шип открытый несквозной имеет меньшую площадь склеивания, поэтому менее прочное. Простое в изготовлении. Торец виден с одной стороны. При повышенных нагрузках, например в дверях, используется в комбинации с круглыми шкантами.
Соединение на круглый шкант – достаточно прочное и простое в изготовлении. Шканты изготовляют из древесины твердых пород. Диаметр шканта должен быть равным 0,4 толщины материала.
Соединение на ус несквозной со вставными круглыми шкантами – менее прочное и более сложное в изготовлении. Обеспечивает красивый вид изделия, эстетичность, однотонность при отделке, так как нет открытых торцов. Применяется для соединения профильных деталей.
Соединение на ус с плоским шипом несквозным – простое и достаточно прочное. Изделие имеет красивый вид. При сборке рамок возникают сложности при фиксации углов.
Соединение на ус с плоским шипом сквозным – прочное и простое в изготовлении. Декоративный вид портит шип, видимый с обеих сторон (кромок).
Соединение на ус без шипов на клею и скобах – простое в изготовлении, но непрочное. Применяется для простых и сложных профильных деталей в условиях эксплуатации изделия без нагрузок, например, декоративных рамок.
При малой длине шипа (до 20 мм) прочность соединения снижается, а при увеличении длины шипа свыше 49 мм прочность не повышается. Следовательно, длина шипа должна быть в пределах от 20 до 40 мм.
При одношиповом соединении рекомендуется принимать угол скоса α = (12 – 15)0. При многошиповом соединении угол скоса зависит от величины шага t. Для обеспечения стойкости режущего инструмента следует принимать шаг t шипа в пределах от 8 до 10 мм.
Соединение на «ласточку» Hoffmann – прочное и простое в изготовлении. Элемент соединения может быть со стороны пласти и со стороны угла. Нет открытых торцов. Применяется для любых профильных деталей толщиной от 8 мм (рис. 4, 5).
Шпонки «ласточка» Hoffmann можно эффективно и практически без проблем использовать как для создания отдельных соединений, так и для целых блоков.
«Ласточка» Hoffmann обладает комплексом уникальных свойств:
- геометрическая форма тщательно продумана, в поперечном сечении она представляет собой сдвоенный клин. Угловые параметры клиньев таковы, что «ласточка» Hoffmann работает как струбцина, стягивая две соединяемые детали плотно и прочно;
- материал, из которого изготовлена «ласточка», – синтетический полимер, который не усыхает, не разбухает, обладает высокой стойкостью к ударным нагрузкам. Он выдерживает как низкую, так и достаточно высокую температуру окружающей среды;
- высокая точность изготовления «ласточки» Hoffmann и размеров паза под шпонку гарантирует идеальную прочность и плотность соединения.
Рис. 5. Варианты конструктивных решений со шпонкой «ласточка» Hoffmann
При выполнении столярных и плотничьих работ прибегают к сплачиванию, сращиванию, наращиванию и вязке (угловому соединению) деталей.
Сплачиванием называется соединение брусков и досок в щиты. Иначе такое соединение называется соединением по ширине. Доски и бруски, образующие щит, называют делянками (ламелями).
Сплачивание может производиться на гладкую фугу, в четверть, на рейку, в паз и прямоугольный гребень, в паз и треугольный гребень, в «ласточкин хвост» (рис. 6).
Сплачивание в четверть предполагает, что на каждой из делянок предварительно были выбраны четверти. Сплачивание в четверть очень неэкономично и приводит к излишнему перерасходу древесины.
Более экономично сплачивание на рейку. При сплачивании на рейку пазы выбираются в обеих делянках (ламелях), а их соединение осуществляется при помощи рейки, которая вставляется в смежные пазы на кромках. Шина паза и рейки должна составлять примерно 2/3 от толщины делянки.
Сплачивание в паз (шпунт) и прямоугольный, трапециевидный или треугольный гребень представляет собой близкие виды шипового соединения. Их различие в форме шипа. При таком сплачивании в одной кромке делянки выбирают шпунт, а на кромке другой делают гребень (шип). Паз должен составлять примерно треть толщины делянки, шип должен быть чуть-чуть тоньше.
Сплачивание в шпунт и гребень по прочности несколько уступают клеевому соединению на гладкую фугу. Причина этого кроется в том, что форма шпунта и гребня неизбежно обладает неточностями, вследствие чего нельзя обеспечить необходимую плотность соприкосновения сопрягаемых частей.
Рис. 6. Сплачивание: 1 – на гладкую фугу; 2 – в четверть; 3 – на вставную рейку; 4 – в прямоугольный паз и гребень; 5 – в треугольный паз и гребень; 6 – на шип «ласточкин хвост»
Соединение в паз и гребень применяют при изготовлении щитов, настилке полов и изготовлении столярных перегородок.
Сплачивание в «ласточкин хвост» представляет собой шиповое соединение, особенность которого состоит в том, что шип имеет форму, обратную трапециевидной.
Сплачивание выполняют на клее. При сплачивании щитов применяются и другие виды соединений. Используют шпонки, наконечники в паз и гребень, прямые и треугольные рейки, вклеенные в торец.
Шпонка (как и рейка) – это длинный плоский шип, проходящий по всей длине детали. Шпонка забивается в паз при помощи молотка. Предварительно для увеличения прочности на нее можно нанести клей, но это не является обязательным условием.
Наконечники в паз и гребень крепятся к нижней или верхней торцовой части щита. В самом наконечнике обычно изготовляют паз, а гребень выбирают на щите. Сплошные паз и гребень могут быть заменены шкантами.
Выбор между клеевыми соединениями и иными видами соединений следует делать на основании назначения щита, так как преимущество последних состоит в том, что они предохраняют щиты от коробления.
Сращивание – это соединение отрезков по длине. Применяется в тех случаях, когда из более мелких элементов необходимо сделать более длинную деталь или заготовку. Применяется несколько видов сращивания: впритык, на «ус», вполдерева, косым прирубом, в прямой и косой накладной замок, в прямой и натяжной замок и др. (рис. 7).
Рис. 7. Шиповые соединения по длине
Сращивание впритык – соединение деталей в длину по плоскости с формированием прямых углов. К такому способу сращивания желательно прибегать только в тех случаях, когда не нужно, чтобы изделие было достаточно прочным и было способно выдерживать большие нагрузки. В плотничьем деле сращивание впритык применяют только тогда, когда обе соединяемые части имеют под собой опору. Соединяют их, как правило, при помощи скоб.
Сращивание на ус – соединение, у которого сопрягаемые плоскости образуют с продольными плоскостями заготовок острый угол. Сращенная таким образом деталь крепится при помощи нагелей. Сращивание на «ус» может производиться с наличием выступа, в который упирается другая деталь, или без него, наличие выступа предохраняет от смещения деталей относительно друг друга.
Сращивание вполдерева напоминает сплачивание в четверть. Срез древесины по глубине должен составлять точно половину толщины сопрягаемых брусьев, а длина – превосходить толщину не менее чем в 2,5 раза. Соединение скрепляют нагелями. Такое соединение очень прочное, выдерживает достаточно большие нагрузки и наиболее часто применяется при сращивании гнутых заготовок. В зависимости от угла поверхности по отношению к торцу такое соединение называют сращиванием на прямой или косой накладной замок.
Наиболее прочный способ соединения при сращивании – клеевое зубчатое соединение. Желательно, чтобы при таком соединении длина шипа была больше шага (ширин у основания) примерно в четыре раза.
Способы соединений деревянных деталей
Дерево широко используется в различных областях хозяйственно-бытовой деятельности человека. Особенно широко деревянные конструкции применяются при строительстве. Однако любые деревянные конструкции состоят из отдельных деталей, которые необходимо тем или иным способом соединить воедино.
Существует несколько видов соединений. Но нужно усвоить одно правило: прежде, чем приступать к работе, нужно тщательно разметить будущие запилы и всегда следовать разметке. В конечном изделии детали должны прилегать точно и плотно.
Способы соединения досок и брусков небольшой длины: 1 — «впритык» (встык); 2 — «в паз и гребень»; 3 — «на ус»; 4, 6 — «зубчатое» клеевое; 5 — «вполдерева»; 7 — «на рейку»; 8 — «прямым замком» накладным; 9 — «косым замком» накладным; 10 — «прямым» и «косым» натяжными замками.
Наиболее простым и сравнительно непрочным является соединение «впритык». Для этого соединения концы скрепляемых деталей делают четко прямоугольными, а торцы обрабатывают рубанком.
READ Для чего нужна стабилизация древесины?
Соединение «в ус» похоже на соединение «впритык», но здесь концы деталей скашивают под углом в 45о. Для точной разметки применяют приспособление называемое ярунок. Такое соединение укрепляют фанерной накладкой или металлическим угольником. Усиливают соединение «в ус» креплением с внутренней стороны квадратного или треугольного бруса.
К более прочным соединениям относят соединения «в накладку» путем выполнения спилов. Если соединяемые детали одинаковой толщины, то спилы производят на обеих деталях на половину их толщины. В случае, когда одна деталь толще другой, то спил производят только в более толстой детали. Для усиления прочности детали склеивают и дополнительно скрепляют деревянными нагелями либо шурупами.
При необходимости получить Т-образное соединение применяют накладку «вполдерева». В этом случае обрезают обе детали, если они одинаковой толщины, или спиливают более толстую деталь при различной толщине скрепляемых элементов.
Самым прочными соединениями дошедшими до нынешнего времени из глубокой древности остаются соединения сквозными шипами, на двух вставных круглых шипах и способом срединной вязки одинарным шипом. Детали, соединенные прямым сквозным шипом дополнительно крепят нагелями и склеивают. Чтобы выполнить соединение на двух круглых вставных шипах, применяют шаблонную накладку из фанеры или плотного картона для точного сверления отверстий под шипы. Срединная вязка одинарным шипом бывает глухой, если нужно скрыть конец шипа на лицевой стороне, и сквозной, которая гораздо прочнее глухой.
Для ящичных соединений применяют шиповые соединения с прямыми и косыми («ласточкин хвост») шипами. Несмотря на более высокую трудоемкость, соединение косыми шипами более прочное и надежное.
Для надежности все соединения могут быть укреплены нагелями, склеиванием, гвоздями, шурупами, болтами и комбинацией этих приемов упрочнения стыковок.
Нагеля изготавливают в виде деревянного стержня со слегка заостренными концами из твердых пород древесины. Если изделие впоследствии будет покрываться красками или лакироваться, то наружный конец нагеля утапливают и зашпаклевывают либо сверлят глухое отверстие под нагель.
Как еще декорировать такие соединения
Угловые накладки сами но себе лаки возможность комбинировать разные породы древесины, и вы сумеете создать десятки вариантов, но ваше творческое воображение не должно ограничиваться только ими. Добавив к накладкам нагели или пробки, можно получить еooе более интересный декоративный эффект. Сначала разметьте на накладке места, где будут вклеены пробки (фото D). Мы расположили 10-миллиметровые пробки с отступом 13 мм от длинной стороны накладки и на расстоянии 25 мм друг от друга. Изготовьте пробки из той же породы древесины, из которой сделана рамка, или подберите третью породу, контрастирующую с накладкой.
Эти пробки проходят сквозь накладку в рамку, не выходя наружу с другой стороны. Направление волокон в пробках должно быть таким же, как и в накладках, чтобы уменьшить напряжения в деталях при изменении размеров от колебаний влажности. Вклейте пробки в отверстия, оставив небольшой припуск над поверхностью. После высыхания клея удалите припуск с помощью мелкозубой ножовки (фото Е). Затем отшлифуйте пробки вровень с поверхностью рамки.
Какую крепежную фурнитуры выбрать под отдельные виды материала
Современные производители изготавливают мебель не только из ДСП, но и из других материалов.
Благодаря широкому ассортименту фурнитуры, выбрать крепежи можно под любой вид мебели
Телескопические направляющие для выдвижных ящиков – это современная фурнитура, позволяющая без усилий открывать даже массивные конструкции. Хотите подробно узнать о монтаже телескопических направляющих и правильном расчете для их установки
Соединения при помощи гвоздей и крепежных скоб
Гвоздевые соединения в производстве мебели применяются редко. Их используют для крепления деталей из тонких листовых материалов.
Гвозди относятся к стандартным изделиям. Они имеют различные размеры по длине и толщине. Форма сечения гвоздей бывает круглой, прямоугольной, с насечкой, с винтовой или кольцевой резьбой. В зависимости от материала различают стальные, медные, алюминиевые гвозди и т. д.
Прочность соединений на гвоздях характеризуется сопротивлением выдергиванию. Оно зависит от размеров гвоздя, формы сечения и материала соединяемых деталей.
Соединение скобами применяют при креплении деталей из тонких листовых материалов, тканей, некоторых полимерных деталей и пружин. Соединение скобами нетрудоемко, но не обладает большой прочностью. При креплении листовых материалов высота скобы должна быть выше толщины детали не менее чем в три раза.
Применение клея
Столярное соединение часто выполняется при использовании клея. Это распространенная методика, которая применяется при производстве мебели и иных изделий. Если соединять древесину при помощи исключительно клея, получается вполне прочный стык. Современные составы обладают высокой прочностью после застывания. Такого результата удается достичь только в том случае, если детали были правильно подогнаны и правильно соединены.
Этот способ применяется не только при щитовом соединении на гладкую фугу. Методика позволяет наклеить фанеру на рамку, выполнить облицовку. Также при склеивании из нескольких тонких заготовок получается толстая деталь.
