Зимний балансирный кивок Щербакова хоть и не получил заводского производства приобрел значительную популярность среди рыболовов из-за своей простоты и чувствительности. На авито можно найти частные объявления, с продажей самодельных моделей, цена которых варьируется в пределах 120-700 рублей. Однако зачем платить, если можно сделать самому. К тому же так просто. Рассмотрим варианты с подшипником, сигнализатором, электронный и без подшипника, преимущества и недостатки этой оснастки, а также как сделать балансирный кивок для рыбалки своими руками.
Для каких условий подходит
Такую снасть можно применять для донной зимней ловли рыбы. Это должна быть стационарная рыбалка рассчитанная на рыбу, которая кормится со дна, такая как лещ, окунь, карась, плотва. По сути кивок выполняет роль поплавка. Он компенсирует вес мормышки. Это важно, потому что рыба почувствовав вес сопротивления может выплюнуть приманку. В таком случае можно просто не успеть сделать подсечку.
У балансирного кивка большой угол действия. Разбег между верхним и нижним положением сторожка может достигать 20 см, что делает его схожим с кивком арбалет. Такой большой разбег в 3 раза больше чем у обычных сторожков. Принцип компенсации веса становится особенно актуальным в глухозимье, когда рыба очень осторожно клюет.
Принцип работы кивка Щербакова
Когда происходит поклевка на подъем вся оснастка поднимется вверх благодаря кивку, чем и обуславливается разгрузка. Рыба не почувствует подвох и не станет выплёвывать приманку.
Кивок Щербакова состоит из таких основных частей. Во-первых, металлическая проволока длиной до 20 см. Во-вторых, небольшой подшипник, к которому крепится вся конструкция. В-третьих, грузик для балансировки.
То, насколько качественным окажется подшипник сильно скажется на эффективности снасти. Для производства балансирных кивков Щербакова лучше использовать подшипник закрытого типа, чтобы туда не попадала влага. Если подшипник, хоть чуть-чуть заржавеет это неизменно скажется на чувствительности снасти.
Принцип действия балансирного кивка Щербакова можно сравнить с весами. Грузик, размещенный в задней части кивка, используется чтобы уравновесить собственный вес и вес мормышки. Грузик можно перемещать, тем самым более точно настраивая чувствительность снасти. В противоположной части кивка делается ушка для пропуска лески, к которой крепится мормышка или крючок. Балансирные кивки по сути, выполняют роль поплавка.
Как уже отмечалось рыба приподнимая насадку со дна приводит в движение всю систему и сторожок сигнализирует о поклевке. А вот грузило расположенное на кивке компенсирует вес приманки, тем самым обманывая рыбу. Она не чувствует веса и заглатывает крючок смелее. Чтобы грузик можно было двигать по кивку применяют скользящие грузики.
Электронный кивок щербакова с сигнализатором
С собой можно взять целый набор грузиков. Такие скользящие грузики предназначены для матчевой снасти. Их можно использовать на балансирных кивках. Как на чаши весов подбирают соответствующие гири, так и подобрав нужный грузик можно уравновесить снасть. Ловят таким кивком на стоянке или же медленно опуская приманку на дно
Электронный сигнализатор
Это устройство отлично подходит для ночной ловли леща, который хорошо клюёт именно в это время суток. Используется как звуковой, так и световой электронный сигнализатор клёва, который располагается на месте грузила-противовеса и срабатывает при подъёме.
Плюсы и минусы
Достоинства данной снасти очевидны:
- рыбаку необязательно сидеть, склонившись над лункой, сработавший кивок видно на расстоянии;
- снасть быстро регулируется непосредственно на берегу;
- она простая и не имеет большого веса;
- кивок имеет высокую чуткость;
- рыба, заглатывая наживку или приманку, практически не чувствует противодействия из-за лёгкости хода подшипника.
Но рыбаки отмечают и определённые недостатки:
- нередко после активных поклёвок снасть приходится перенастраивать;
- микроподшипники китайского производства очень ненадёжны, часто разматывают леску только на скорости, заклинивают на морозе;
- на ветру чувствительный кивок может просто сбивать порывами;
- намёрзшая на леску вода может нарушать баланс, приходится за этим постоянно следить.
Однако стоит отметить, что при определённой сноровке и качественной сборке снасти эти трудности можно предотвратить. При этом её уловистость компенсирует возможные недостатки использования.
Крепление к удочке
Прикрепить балансирный кивок можно разными способами, в зависимости от вида оснастки. Перпендикулярно хлыстик крепится балансирный кивок на подшипнике. А вот осевое крепление присоединяется параллельно. На край кивка прикрепляется тюльпан. Леска пропускается через него и через кембрики. Тюльпан можно припаять к проволоке.
Тюльпан также можно изготовить самостоятельно
Преимущества и минусы кивка Щербакова
Вариант грубой пайки подшипника к кивку К преимуществам этой оснастки можно отнести:
- Большой ход кивка хорошо видно на большом расстоянии, поэтому можно не сидеть прямо над лункой сторожить поклёвку. Для большей заметности часть кивка можно покрасить в яркий цвет.
- Снасть лёгкая, простая и настраивается прямо на рыбалке.
- Высокая чувствительность балансирного кивка.
- Так как рыба не чувствует веса грузика, она более уверенно берет наживку.
Но есть и некоторые недостатки у этой снасти:
- Активные поклёвки могут расстроить баланс и снасть нужно будет настраивать заново.
- Подшипник нужен хороший. Китайские аналоги часто могут подклинивать на морозе или ржаветь от попадания воды.
- Ветер может своими порывами сбивать баланс снасти.
Свои нежелательные коррективы может вносить намерзающая на леске вода. Из-за этого она тяжелеет и сбивается баланс.
Использование балансирного кивка потребует некоторой сноровки. Не для всех условий ловли такая снасть подойдёт. Но если ветра нет, если ловля происходит в период оттепели или в палатке, то такая снасть окажется очень практичной и удобной. И ее уловистость сможет покрыть ее недостатки.
Достоинства и недостатки балансирного кивка
К плюсам можно отнести следующее:
- Высокая чувствительность снасти. Масса приманки полностью нивелируется работой сторожка. Обычный стальной или лавсановый кивок, по мере разгибания утрачивает свою грузоподъёмность.
- Возможность быстро отрегулировать снасть прямо на месте ловли, просто немного пододвинув грузик.
- Поклёвку видно даже издалека, так как рыба, взяв приманку, не так спешит её выплёвывать. У рыболова появляется больше времени на подсечку и можно даже отойти от лунки.
Рекомендуем к прочтению: Зимняя ловля леща на поплавок
Некоторые недостатки тоже имеются, хотя не столь значительные:
- Обладая довольно большими габаритами, сторожок Щербакова для зимней рыбалки реагирует на порывы ветра. Иногда, после воздействия ветра или резких поклёвок его приходится вновь настраивать. Такое случается когда грузик слишком легко передвигается по проволоке.
- Подшипники, преимущественно китайского производства, могут заклинивать на морозе и в целом не очень надёжны. При ловле на морозе леска обрастает льдом, становясь тяжелее и нарушая баланс. С таким кивком лучше ловить в палатке.
Как сделать своими руками
Все балансирные кивки имеющиеся на рынке – это производство местных “Кулибиных”. В промышленном масштабе эти снасти не производятся. Поэтому приходится довольствоваться кустарным методом производства. Можно купить готовое изделие с рук произведенное гаражным методом. Не всем нравится качество таких изделий. Можно ещё попробовать собственноручно сделать данное устройство. Это не так сложно, как кажется. Кроме того, существует две принципиально отличающиеся модификации этого устройства. В одной используется подшипник, а в другой нет. Так что и без подшипника можно собрать рабочую снасть.
Необходимые инструменты
Из инструмента, который понадобится для работы можно выделить:
- Пассатижи и кусачки для работы с проволокой.
- Тиски.
- Паяльник, припой и флюс для пайки подшипника и тюльпана.
- Мелкая наждачка, острый нож, ножовка по металлу.
Материал, необходимый для сборки следующий:
- Маленький подшипник (активно используют подшипники из старых винчестеров, они закрытого типа и достаточно качественные.
- Проволока диаметром 1 мм и чуть потолще.
- Зимний поплавок.
- Тюльпан и кольцо промежуточное от удочки.
- Кембрики и стопора.
- Кусочек пластика.
Изготовление кивка
Для этого понадобятся следующие инструменты.
- Паяльник.
- Кислота.
- Флюс.
- Олово.
- Ножницы.
- Пассатижи.
- Молоток.
- Клей.
Для изготовления этого приспособления важно выбрать подшипники закрытого типа. В них не попадает вода, а на морозе они редко выходят из строя. Далее, необходимо подобрать не слишком толстую проволоку из стали. Чтобы она свободно изгибалась и пружинила при лёгком нажатии пальцев. Тогда кивок будет хорошо реагировать даже на малейшие поклёвки.
Сборка узла вращения
Для этого потребуются:
- стальная проволока,
- подшипник,
- свинцовый груз,
- пробойник,
- микропористая резина.
Вначале необходимо сделать такую петлю, чтобы в неё плотно вставился подшипник. А затем с помощью паяльника закрепить это кольцо по всему периметру на припой. Во время пайки нужно делать все очень аккуратно. А также внимательно следить за температурой и не перегреть сам подшипник. В нём бывают пластмассовые детали, которые могут выйти из строя. Важно знать, что качественно припаять стальную проволоку к обойме подшипники можно лишь специальным флюсом для нержавеющей стали.
Размеры коромысла и установка груза
Как правило, одно плечо делается длиннее, а другое короче. Почему нельзя делать коромысло противовеса слишком большим? Если его изготовить длинным, то удочка на рогульке перед лункой будет упираться коротким плечом в лёд. Поэтому противовес следует отрезать одинаковой величины с подставкой. А также необходимо учитывать длину рабочего плеча. Его не следует делать очень большим, чтобы устройство не задевало лёд или снег перед лункой.
Далее, берём свинцовую оливку, которая обычно применяется для поплавочных удочек. Такие грузила свободно продаются в магазине. Лучше сразу купить коробочку с оливками разного вида и уже на месте рыбалки подобрать подходящий груз. Но дома можно выбрать любую и надеть на плечо противовеса. Если груз слабо держится на проволоке, то его несложно слегка сжать пассатижами. И тогда оливка будет туго передвигаться, но уже никогда не слетит с противовеса.
Как сделать петельки
На следующем этапе необходимо сделать две кольцевые петельки. Одна должна располагаться на конце кивка, а другая рядом с узлом вращения. Через эти кольца пройдёт леска от удочки. Если её сразу вставить в последнюю петельку на конце, то чувствительность устройства заметно снизится.
При правильной установке леска вначале от катушки проходит через первое кольцо у подшипника, а затем поворачивает на 90 градусов и попадает прямо в другое ушко на конце. Сами петельки нетрудно сделать из тонкой проволоки и припаять к кивку. Либо прикрутить их на нитки и сверху промазать крепким клеем. Кончик кивка лучше покрасить в яркий цвет, чтобы поклёвку было видно на приличном расстоянии.
Пошаговая инструкция варианта кивка с подшипником
Сперва необходимо в тиски зажать отвёртку. Ее диаметр должен быть меньшим чем внешний диаметр подшипника. Проволока длиной до 20 сгибается вокруг этой отвёртки, чтобы образовалось кольцо. Оно должно располагаться посередине проволоки, чтобы с обеих сторон были одинаковые отрезки.
Читайте также:
Подшипник обрабатывают шкуркой и обезжиривают. Это нужно, чтобы металл на подшипнике хорошо лудился и к нему можно было припаять проволоку. Затем кольцо слегка разжимается и одевается на подшипник. Приманивая проволоку важно выдержать соосность изделия.
Из опыта, не получится припаять сразу всю окружность. Это придется делать постепенно. Поэтому важно не перегреть подшипник, чтобы уже припаянные области снова не отстали.
После того, как припой остынет, следует выровнять проволоку при помощи плоскогубцев и кусачек. Правая и левая часть должны быть одинаковыми. После припайки подшипника следует подровнять длину проволоки. Ещё один вариант соотношения правой и левой частей, для сигнализатора 90 мм, для противовеса 80 мм. Срез обрабатывается наждачной. Можно считать, что самая тяжёлая часть работы выполнена.
Затем идёт необходимая фурнитура. Для продевания лески используется кольцо. Оно припаивается к проволоке на которую предварительно был надет кембрик. От кольца до подшипника должно быть не меньше 15 мм. Кольцо и подшипник располагаются перпендикулярно. Чтобы удобнее было осуществлять пайку, заготовку можно зажать в тисках. После кольца одеваются ещё пара кембриков, а затем подготовленный маленький яркий поплавок. Его цель – сделать кивок заметным издалека. Самым последним приравнивая тюльпан на предварительно заслуженный кончик.
Проверка балансировки
С противоположной стороны одевается скользящий грузик. Его движение ограничивается двумя силиконовыми стопорки. Благодаря тому, что груз двигается, можно будет максимально точно настроить снасть.
Изготовление кивка с подшипником своими руками, видео:
Без подшипника (с осевым креплением)
Принцип действия такой, правда вместо подшипника используется металлическая ось, например, заклёпка.
Как и в случае с подшипником, используются те же материалы: проволока, кембрики, поплавок. Ещё нужен будет пластик 2,5 см длиной, 1 мм высотой и 0,5 см шириной.
Вокруг заклёпки зажатой в тисках наматывается проволока. Большого количества витков не нужно, достаточно будет. Используя пассатижи проволоку подравнивают и по необходимости укорачивают до нужной длины. Сигнализаторная часть производится аналогично предыдущему варианту. Надевается кембрики, припаивается кольцо, ещё пару кембриков, поплавок и тюльпан. А с другой стороны кивка крепится необходимого веса груз.
Вариант крепления
Второй вариант
Третий
Четвертый
Теперь нужно перейти к креплению кивка. Так как подшипник не используется, нужно подобрать что-то другое. Для этой цели хорошо подойдет фторопласт, он хорошо поддается обработке. Пластиковую деталь зажимают в тиски и с одного конца делается сквозное отверстие для хлыстика. Диаметр отверстия 2.5 мм. С другой стороны детали производят два пропила. Расстояние между ними должно равняться расстоянию между витками проволоки.
Часть пластика, который находится между пропилами, можно смело удалять. Нужно примерять, свободно ли ложатся кольца проволоки. Через боковины сверлятся ещё два отверствия. При этом, они расположены перпендикулярно предыдущему отверстию. Заклёпка должна садится на это место достаточно плотно. Если сверло будет такого же диаметра, это будет лучшим вариантом. На этом изготовление крепления заканчивается, и его можно подсоединить к кивку. Нужно всего лишь поместить его в пластиковое углубление. А вот ось вставляется параллельно оси крепления. На этом заканчивается создание самодельного балансирного кивка Щербакова.
Вариант изготовления кивка за 10 минут с помощью канцелярских ручек:
Монтажные работы
Убедившись, что всё необходимое под рукой имеется, можно приступать к сборке кивка. Рассмотрим варианты нескольких типов популярных сторожков, мало отличающихся друг от друга принципиально.
Балансирный кивок с подшипником
Зажимаем в тисках отвёртку, диаметр которой будет чуть меньше диаметра подшипника. Наматываем на неё проволоку, сделав кольцо. Один из получившихся усиков проволоки от кольца должен быть 9-10 сантиметров (для сигнализатора), другая, около 8, для грузила. Концы по нужному размеру можно будет обрезать уже после пайки. Обрабатываем шкуркой внешнюю сторону подшипника, нужно её обезжирить и залудить. Без такой подготовки припой не будет держаться надёжно. Слегка разжимаем колечко и надеваем его на подшипник, затем припаиваем по кругу.
На заметку! Подшипники открытого типа для производства данного кивка не годятся. Попадание влаги на шарики вызовет коррозию, что непременно ухудшит подвижность кивка. Покупая подшипник в магазине, следует тщательно проверить лёгкость его хода. Хуже других работают подшипники китайского производства, выбирать из них нужно очень тщательно.
Некоторые умельцы достают подшипники их из старых компьютеров, там они использовались в жёстких дисках. Хорошие подшипники устанавливали на головки видеомагнитофонов, правда, выудить его, не сломав обойму, непросто. Найти подшипник с требуемыми параметрами ещё недостаточно. Необходимо проверить его работоспособность на морозе. Находящаяся внутри смазка может оказаться не рассчитанной на отрицательные температуры и загустеть. В таком случае о чувствительности кивка не может быть и речи.
Рекомендуем к прочтению: Как ловить на микроджиг
Во время пайки нельзя слишком перегревать подшипник. Припаянные участки проволоки могут отойти от металлической плоскости.
Когда пайка остынет, нужно выровнять проволочные усы и устранить неровности. Если всё получилось наиболее сложная и трудоёмкая часть работы закончена. Заготовку остаётся лишь подогнать по длине и обрезать концы. Рекомендуется оставить 80 мм для сигнализатора и 70 мм для противовеса.
Работа с фурнитурой
- На рабочий кончик, показывающий поклёвку, надевается силиконовый кембрик, затем припаивается промежуточное кольцо. Для удобства заготовку зажимают в тисках. Расстояние от подшипника до кольца составляет 1,5 сантиметра, при этом смотрят они в разные стороны относительно проволоки.
- Затем надевается ещё один-два кембрика и приготовленный поплавок. Поплавок лучше использовать ярких цветов, это сделает снасть заметней на фоне лунки или снега.
- Последним монтируется тюльпан, который припаивают на кончике проволоки, предварительно смазав флюсом. С противоположной стороны кивка одевается скользящий грузик, который позволит отбалансировать снасть.
Вариант с осевым креплением
Отличается схема только отсутствием подшипника. Это, с одной стороны, упрощает оснастку, с другой делает её менее чувствительной. В данном случае сторожок одевается на специальную скобу, сделанную из любой толстой проволоки. Скоба будет выполнять функцию оси, проходящей через колечко сторожка. Чувствительность ограничивается лишь естественным трением проволоки об внутреннюю часть кольца при вращении. Потеря в чувствительности небольшая.
Стыковое соединение заметно проще в изготовлении. Однако сделать его технически совершенным, как в подшипнике, невозможно. Чувствительность такого сторожка страдает из-за потерь на трении и люфтах.
При отсутствии возможности добыть хороший подшипник, такой вариант вполне уместен. Важным аргументом в пользу осевого крепления можно считать его независимость от температуры воздуха. Если подобный сторожок случайно не намочить, мороз никак не повлияет на качество его работы. Для большей защищённости от воды и для лучшего скольжения места соединения смазывают.
Рекомендуем к прочтению: Как ловить хариуса на поплавочную удочку

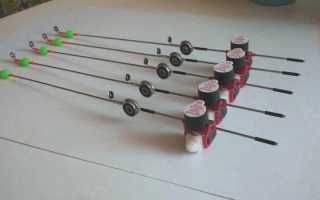

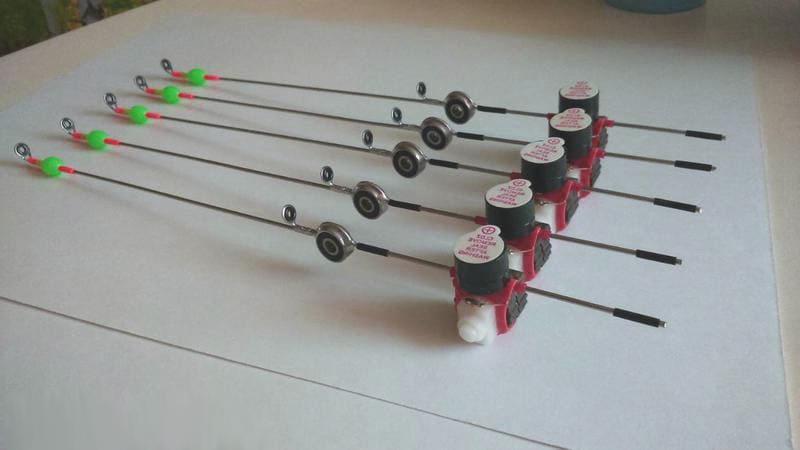

Применение электронного сигнализатора
Это немного более сложное, но очень полезное устройство, состоящее в основном из тех же элементов, что и самодельный кивок Щербакова. Вместо обыкновенного скользящего грузика устанавливается миниатюрное электронное устройство с батарейкой. На заметку! Для балансировки снасти достаточно (как и в случае с грузиком) передвинуть относительно компактный электронный блок. Хотя с электроникой кивок становится массивней на вид, его чувствительность практически не страдает.
Важно чтобы масса блока и батарейки была минимальной. В противном случае, работать снасть будет, но потеряет свои первоначальные преимущества. Например, рыба поднимает невесомую мормышку на пару сантиметров как вдруг у приманки неожиданно появляется вес.
Являясь продвинутым элементом снасти, электронный кивок стал отличным помощником при зимней ночной ловле леща. Данная снасть может снабжаться как звуковым, так и световым сигнализатором поклёвки. Установив «заряженную» снасть можно на некоторое время расслабиться, перекусить и не смотреть на кивок. Удочка разбудит задремавшего рыболова, главное, чтобы сигнал оказался громче ночного храпа.
