Угол крыши — как рассчитать правильно и определить оптимальный размер крыши для дома (100 фото)

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

Тип крыш

По типу конструкции кровли разделяются на:

• плоские (угол наклона к горизонтали 3…5 градусов) и скатные (уклон 5…6 градусов и более);
• пологоскатные и крутоскатные (в зависимости от того, какой угол наклона крыши используется:);
• с чердаком или без чердака, иначе эксплуатируемая и неэксплуатируемая. Под этими терминами понимается наличие под кровлей свободного, допустимого к хозяйственному использованию пространства высотой более 1,5 м или его отсутствие.

Плоские кровли используются в основном в многоэтажном строительстве и имеют небольшой уклон, обеспечивающий сток дождевой и снеговой воды в водосбор. Скатные кровли чаще применяются в малоэтажной (частной) застройке. Такой тип крыш классифицируют на:

• односкатные – наклон от одного угла кровли к другому не меняется, угол наклона односкатной крыши составляет 6…45 градусов;
• двускатные – скаты могут иметь одинаковый или разный уклон, в зависимости от расположения конька кровли, устраиваются круто- или малоуклонными;
• шатровая – четыре и более ската в виде равнобедренных треугольников, используются на постройках правильной формы (круг, квадрат, правильный многоугольник), в зависимости от типа строения оптимальный угол наклона крыши доходит до 60…70 градусов (башни);
• вальмовая – разновидность четырехгранной шатровой, при которой две грани представляют собой равнобедренные треугольники, две – равнобедренные трапеции;
• мансардные – имеют двойной уклон на каждом из двух скатов, рассчитаны на устройство жилых помещений максимальной высоты и площади непосредственно под кровлей;
• щипцовые – сложная конструкция, составная кровля из трех-четырех и более двускатных, мало распространена и используется для строений с ломаным контуром.

Помимо этих шести вариантов, используются также комбинированные.

Разновидности конька для крыши

Различные кровельные покрытия влияют на технологию устройства конька. При выборе покрытия обязательно надо учитывать монтаж конька на то или иное покрытие. К примеру, если кровля выполнена из рулонных листов, то к ним во время покупки предлагают приобрести фасонные элементы, которые позволят сделать конек своими руками. Все эти элементы имеют форму желоба, а он укладывается на брус для конька и крепится гвоздями с резиновой прокладкой на конце.

Монтаж конька всегда производится на последнем этапе любых кровельных работ. Зачастую все работы производятся с прокладкой вентиляционного материала, это позволяет предохранить пространство под кровлей от проникновения птиц и насекомых, а также прокладка защитит брус для конька от влаги.

Единицы измерения угла ската кровли

Какой угол наклона односкатной крыши (двускатной, шатровой и так далее) принят, может указываться в:

• градусах;
• процентах;
• дробном числе.

При этом под градусами понимается угол к горизонтали, проценты или дробь – отношение высоты конька к половине ширины крыши (в строительстве используется термин «заложение»).

Измерение угла наклона крыши

Измерение в градусах относительно неточное, дает (в зависимости от используемого инструмента) погрешность до 5% по углу и до 10% по линейным размерам строения при расчетах. Более точные результаты дает измерение в процентах, причем за 100% принят угол в 45 градусов.

Для более удобного использования обеих измерительных систем приведена таблица, позволяющая переводить угол наклона крыши (градусы) в проценты и наоборот.

Для расчета используется стандартная схема:

При таких параметрах процентное выражение угла кровли составляет 5:8 х 100% = 62,5%, в градусах это значение составит примерно 32о, в дробном выражении – 5:8 = 1:1,6.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для профнастила угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа , вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула:

tg β = Нк / (Lосн/2) = 2/3 = 0,667

Условия применения кровельной конструкции в зависимости от климата

Сложность подбора оптимального угла наклона крыши связана с правильностью определения условий:

1. необходимой и достаточной крутизны ската, обеспечивающего сход осадков;
2. простоты конструкции;
3. экономии кровельных материалов;
4. комфорта использования помещений под кровлей.

Для расчета угла наклона крыши используются два параметра: нагрузка от атмосферных осадков и ветровая. Материал выбирается в зависимости от угла наклона крыши и климатических условий. Данные по зависимости толщины (веса) снегового покрова для наиболее распространенных плоских и малоуклонных кровель приведены на иллюстрации, где µ — коэффициент, учитывающий влияние угла кровли на задержку снеговой массы и возможное образование «снежного мешка» (наслоение снега на краю ската подветренной стороны кровли).

Учитывать следует и такую особенность, как смещение нагрузки на подветренную часть здания.

Снеговая нагрузка на кровлю

Расчет погодных нагрузок на кровлю

При учете ветровых и снеговых (дождевых) нагрузок важно иметь в виду:

• для кровель с уклоном более 60 градусов можно не учитывать нагрузку от снега и дождя, поскольку осадки не будут задерживаться на таком склоне;
• уменьшение угла ската крыши приводит к уменьшению площади кровли (соответственно, идет экономия материалов, меньше нагрузка от ветров), но требует более серьезных мер по гидроизоляции;
• малоуклонные крыши нуждаются в установке снегоудержателей – это позволит предотвратить лавинный сход осадков после сильных снегопадов. В качестве альтернативы используется обогрев кровли и оптимизированная система водостока. При таких мерах снег тает и стекает постепенно;
• подъем конька увеличивает полезную площадь покровельных помещений, позволяя организовать мансарду или эксплуатируемый чердак.

Вывод: для местностей с сильными снегопадами и обильными дождями необходимо увеличивать высоту кровельных конструкций, усиливая при этом подкровельные системы (балки, стропила, конек). При незначительных осадках, но сильных преобладающих ветрах важно не только уменьшить угол наклона крыши, но и правильно ориентировать здание.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Расчет угла кровли в зависимости от снеговых и ветровых нагрузок

Для определения вероятного действия от выпадения осадков на строение (угол наклона двускатной крыши) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).

Карта снеговых нагрузок Российской Федерации

При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:

• менее 25о – 1;
• 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
• более 60о – не учитывается.

При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.

Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.

Карта ветровых нагрузок России

Место расположения здания учитывается коэффициентами из таблицы.

*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.

Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:

• для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
• для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
• конечный результат – 32х1,0 = 32 кг/м.кв.

Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.

Иллюстрация — ветровые нагрузки на крышу

В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.

Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:

126+44,8 = 170,8 кг/м.кв.

Ветровая нагрузка

Мы ранее немного говорили о парусности здания, в частности самой крыши, а сейчас мы более подробно разберем этот вопрос. Со снегом все достаточно просто – крыша должна выдерживать давление, а угол желательно должен быть достаточным, чтоб снег постепенно скатывался, а не собирался горой.

Ветер же по-разному ведет себя с разными участками крыши – одни прижимает, другие пытается сорвать, а потому нагрузка получается неравномерной.

Универсального оптимального угла крыши в этом плане попросту не существует, ведь во время планировки нужно учитывать поведение ветра в конкретной местности с учетом дополнительных помех вроде других зданий и высоких деревьев. Именно для того, чтоб ослабить движение ветра в степных регионах и насаживают лесопосадочные полосы.

Как и в случае со снегом, есть достаточно подробная карта ветров, которая весьма детально описывает всю Россию. По ней вы можете определить тенденции поведения ветров вместе с их силой. Всего есть восемь категорий, для каждой из которой есть определенное значение нагрузки на крышу.

Как видите, проектирование крыши достаточно сложный и ответственный процесс, а потому только вам решать – делать это самостоятельно, или же обратиться к экспертам.

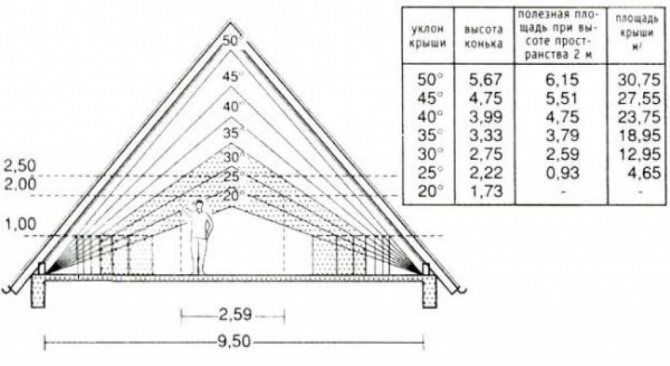

Зависимость высоты кровли и полезной площади мансарды (чердака) от наклона крыши

Изменение высоты кровли, помимо изменения снеговых и ветровых нагрузок на стропильную систему, ведет к изменению полезной площади помещения под скатами.

Изменение полезной площади в зависимости от высоты кровли

Поскольку полезной высотой мансарды принято считать 2,5…3 м, подъем кровли (с учетом перекрытия мансарды) на высоту более 5 м нерентабелен. С учетом этих параметров для мансардных помещений принимается угол ската от 25о (для односкатных и двускатных построек). Если используется мансардный тип кровли, верхняя ее часть может иметь уклон в 10…20 градусов, нижняя – 50…80.

При этом расположение мансардного помещения может варьироваться в зависимости от типа кровельной системы.

Как видно из иллюстрации, более сложные конструкции с выносными консолями или смещением дают большее полезное пространство. Однако из возведение затруднено большим количество расчетов для расположения стропил и балок, измененной конфигурацией кровли в целом, проблемами с настилом кровельного материала.

При этом учитывается также использование пространства мансарды. Так, если под «аттиковыми» (расположенными между межэтажным перекрытием и наклонной частью мансардного потолка – мауэрлатом) стенами планируется устроить спальные места, высота стены принимается меньше, чем если там предполагается расположить рабочее место или шкаф нормальной высоты.

Устройство аттиковой стены для жилых мансард

Высота аттиковой стены для жилых мансард принимается 60…220 см:

• 80…130 см – удобно размещение кровати, мансардных окон над ней;
• 130…150 см – приемлемо устройство рабочего места;
• 170…190 см и более – нормальная высота помещения, вдоль стены можно ходить.

Таким образом, выбирая в зависимости от конфигурации мебели (оборудования) минимально допустимую высоту аттиковой стены и уклон кровли, можно рассчитать полезную площадь мансарды при известной высоте конька или размере «заложения» (половине ширины дома).

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

1. Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
2. Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
3. Конек. Это обозначения места схождения стропил в верхней части.
4. Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
5. Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
6. Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
7. Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
8. Схватка. Брусок, расположенный вертикально между опорами.
9. Обрешетка. Конструкция для установки кровли.

1️⃣ Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

2️⃣Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

3️⃣ Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

4️⃣ Параметры кровельного покрытия

• Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
• Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
• Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
• Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Выбор кровельного материала в зависимости от наклона крыши

Выбор типа материала для кровельных работ, устройство гидро- и теплоизоляции зависят не только от наклона ската, но и от особенностей самого материала.

Следует обратить внимание на вес материала, способ его крепления и сопротивляемость «сползанию» под действием силы тяжести, влияния осадков и ветров. СНИПы дают следующие рекомендации по использованию кровельных материалов для крыш с разным уклоном.

Рекомендации СНИП: уровень уклона крыш и подходящие кровельные материалы

При увеличении угла наклона выбирается более легкое и удобное для монтажа покрытие. При этом крутоуклонные крыши, применяемые в основном в горных сельских районах с сильными снегопадами, кроются природными легкими материалами – щепой, соломой или камышом. При нежелании (невозможности) использования таких покрытий и необходимости организовать быстрый сход осадков, применяют обогрев кровельных конструкций и усиленный отвод воды – это обеспечивает постепенное таяние снега и его равномерный сток.

Важно: в местностях с сильными снегопадами и морозами водосточные системы при подогреве крыши также требуют подогрева, в противном случае талая вода будет замерзать в водосточных трубах, образуя ледяные пробки.

Нахлест листов (панелей, рулонов) кровельного материала зависит от климатических условий, ската крыши дома и особенностей самого материала. Общая зависимость проста – чем круче крыша, тем меньший нахлест можно делать.

В зависимости от того, какой уклон кровли организован и какие материалы используются для нее, может потребоваться установка снегозадержателей. При расчете их количества учитывается климатическая зона (согласно карте снеговых нагрузок), длина ската крыши и его ширина, угол наклона. Для упрощения расчета предусмотрены онлайн-калькуляторы. Сориентироваться помогут табличные данные.

Выбор типа снегозадержателя зависит от уклона ската и покрытия. Для крыш с мягкими покрытиями больше подходят уголковые модели, для твердых профилированных – решетчатые (при большом уклоне) или трубчатые (со средним уклоном).

От чего зависит угол крыши.

Для того, чтобы вода могла быстро удалиться с крыши, при её монтаже необходимо задать уклон кровли. Профессионалами уклон кровли принято выражать в процентах или в градусах. Измеряют эти проценты и градуса с помощью геодезических инструментов.

Обратите внимание

В современных зданиях рекомендую делать крышу пологую. Если Вы не хотите пологую кровлю, я бы Вам порекомендовал наиболее простые формы крыш: мансардные, вальмовые, двускатные и односкатные.

Применяемый кровельный материал напрямую зависит от уклона крыши.

Стандартная скатная крыша состоит из кровли, которая защищает здание от атмосферных осадков, стропил и обрешетки, которые поддерживают кровлю, а также передают её от веса крыши на стены. К весу крыши нужно добавить вес от нагрузок в виде выпавшего снега, града, ветра и т.д.

Гидроизоляция кровли в зависимости от уклона

Большинство производителей кровельных материалов указывают рекомендуемый и минимальный угол наклона крыши при его монтаже. Первая означает тот наклон, при котором сам кровельный материал обеспечивает нормальную гидроизоляцию крыши для нормативных осадков. Вторая цифра — предел, ниже которого материал не сможет работать с требуемой отдачей. Однако для предотвращения протечек в случае экстремальных дождей или снегопадов, а также при выборе угла ската между минимально допустимым и рекомендуемым значением дополнительную гидроизоляцию устраивать необходимо.

В зависимости от того, насколько надежную планируется обеспечить защиту от атмосферной влаги, принимается гидроизоляционная система 1…6 классов, причем наиболее надежным считается первый класс.

Класс	Описание
1	Полностью водонепроницаемая «нижняя» кровля»
2	Наличие под кровельным материалом защиты от дождя
3	Диффузная мембрана или гидроизоляционная пленка с проклейкой нахлестов и технологических отверстий
4	Диффузная мембрана или гидроизоляционная пленка с проклейкой нахлестов, рулонная битумная гидроизоляция
5	Диффузная мембрана свободной укладки
6	Гидроизоляционная пленка свободной укладки

Таким образом, в зависимости от того, какой класс подкровельной гидроизоляции выбран, можно гарантировать отсутствие протечек на 15…100%.

Разновидности кровли

Наклон крыши в данном случае преимущественно составляет от 9 до 25 градусов, поскольку чаще всего такие крыши покрываются профнастилом. Отсутствие чердака под крышей позволяет выбрать довольно маленький угол ее наклона, но не следует забывать об организации вентиляции пространства под кровлей.

Наиболее распространенным типом кровли является двускатная крыша, конструкция которой представляет собой две плоскости (скаты), соединяющиеся по одной линии (конек).

Стены, являющиеся торцами здания, называют фронтонами, в них могут быть предусмотрены двери, позволяющие использовать помещение чердака или производить небольшой ремонт, а также исполняющие роль вентиляционных отверстий (продухов).

В современном строительстве наибольшей популярностью пользуются вальмовые крыши, позволяющие выполнить поистине неповторимый дизайн кровли.

Угол уклона крыши здесь может быть практически любым в зависимости от вкуса и воображения человека, выполнявшего проектирование конструкции кровли.

Наиболее часто возводится вальмовая четырехскатная крыша, причем два ската выполнены в форме треугольников.

Полезно: при строительстве вальмовых крыш практически нет ограничений на используемый для покрытия кровли материал. Довольно сложная конструкция такой кровли компенсируется весьма эффектным внешним видом крыши, причем, чем сложнее общий план дома, тем более оригинальной может получиться вальмовая крыша.

Немного более усложненным вариантом вальмовой крыши является мансардная, возведение которой производится с целью использования чердачного пространства в качестве жилого помещения, что делает обязательными качественное утепление и пароизоляцию кровли.

Пространство, из которого состоит мансардный этаж, образуется за счет системы скатов ломаной формы и довольно высоких углов наклона. Кроме того, здесь следует оборудовать слуховые окна, которые могут также послужить дополнительным украшением кровли, а также необходимо выполнить инсоляцию помещения.

Оптимальный уклон крыши зависит не только от дизайнерских решений застройщика, но и от погодных условий региона, где производится строительство, что также следует учитывать при выборе наилучшей конструкции кровли.

Важную роль при определении уклона также играет кровельный материал, предъявляющий определенные требования к конструкции крыши.

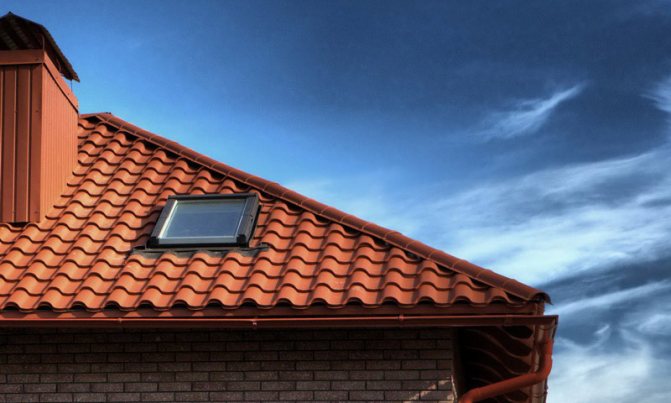

Минимальный угол наклона крыши

Существует понятие минимального значения уклона крыши – это минимально допустимый угол наклона кровельного материала относительно горизонтальной плоскости. Значение данной величины указывается в технической документации для каждого покрытия:

Кровельное покрытие	Минимальный угол наклона
Рулонная кровля	30
Битумная черепица	110
Металлочерепица	140
Керамическая черепица	220
Цементно-песчаная черепица	220
Ондулин	50
Шиферная кровля	150
Фальцевая кровля	40
Профнастил	120

Несоблюдение параметров может привести к протечке кровельного пирога, однако, чтобы этого избежать можно предусмотреть:

• Увеличение величины нахлеста для листовых материалов;
• Дополнительную герметизацию стыков с помощью специальных пленок, лент, герметиков;
• Укладку дополнительной гидроизоляции.

Такие меры удорожают стоимость монтажа кровли, поэтому расчет уклона должен проводиться еще на стадии проектирования самого здания. Помимо этого, несоблюдение минимальных величин может лишить домовладельца гарантии на материал.

Расчет уклона крыши

Чтобы правильно рассчитать угол наклона скатов крыши требуется знать несколько параметров:

• H – высота крыши;
• L – проекция ската (расстояние от нижней точки ската до верхней);
• B – длина ската крыши, длина стропил.

Расчет проводится по элементарным тригонометрическим формулам:

tg α = H / L

sin α = H / B

Аналогичным образом благодаря тригонометрии, можно рассчитать оставшиеся углы, или, зная их, определить длины:

H = L· tg α

B = H/sin α

tg β = L/H

sin β = L/B

Чтобы выразить полученные величины в процентах, следует умножить их на 100.

Для того, чтобы узнать угол в градусах, используют таблицы перевода тригонометрических функций, например:

Угол наклона крыши	tg α	sin α
50	0,0875	0,0872
100	0,1763	0,1736
150	0,2679	0,2588
200	0,364	0,342
250	0,4663	0,4226
300	0,5774	0,5
350	0,7002	0,5736
400	0,8391	0,6428
450	1,0	0,7071
500	1,192	0,766
550	1,428	0,8192
600	1,732	0,8660
