Электрическая зажигалка для газовой плиты своими руками

Эту статью пишу спустя 3 месяца использования зажигалки, которую рассмотрим и должен заметить, что зажигалку за это время даже не пришлось перезарядить.

Итак суть проекта — создать бесшумную в работе, малозатратную и перезаряжаемую дуговую зажигалку за кратчайшие сроки.

От себя пару слов, перед тем как начну. Реально хорошая зажигалка, все довольны работой, так, что если имеете небольшой опыт намотки ВВ трансформаторов, то рекомендую к сборке.

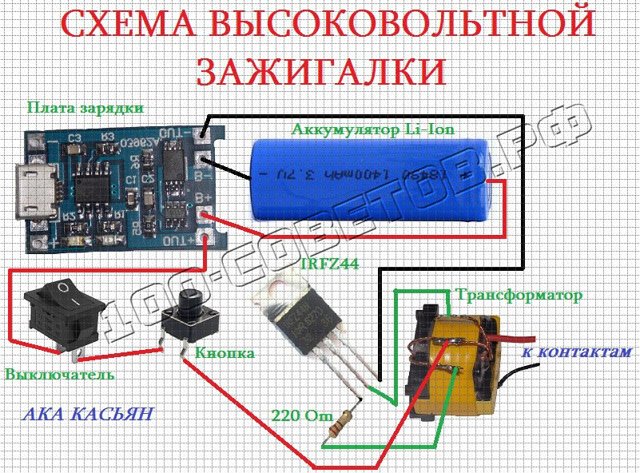

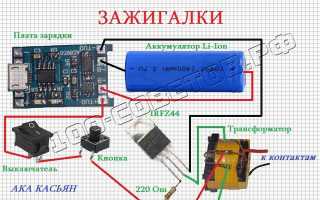

Схема сверхпростая, всего 3 компонента. Обычный блокинг-генератор на мощном полевом транзисторе, этот вариант был использован в самых ранних версиях моих электрошокеров. Обеспечивает вполне внушительную мощность с хорошим источником питания.

Полевой транзистор IRFZ 44, может быть заменен на любой другой N- канальный полевик с током выше 20 Ампер, подойдут полевики от материнских плат.

Из-за короткого времени работы полевик не нагревается и нужда в теплоотводе попросту отпадает.

Можно использовать и биполярные транзисторы (обратной проводимости) только в этом случае нужно изменить данные намотки первичной обмотки. Например в случае использовании транзисторов на подобии KT819/805 и т.п.

, первичная обмотка мотается проводом 0,5-0,7мм, кол витков 2х20/25, данные намотки вторичной обмотки не меняются.

Вторичная обмотка тоже не критична, диаметр провода от 0,06 до 0,1мм, количество витков 800-1500, сердечник с каркасом можно найти в электронных трансформаторах (те, что предназначены для питания офисных галогенных ламп 12 Вольт) 20-60 ватт, стоит такой трансформатор около 100 руб.

Вторичная обмотка мотается не в навал, а послойно. Каждый слой состоит из 80-100 витков провода, во время процесса намотки вторичной обмотки провод никогда не отрезается. Межслойную изоляцию можно сделать обычным прозрачным скотчем (около 3-5 витков скотча на слой намотки)

• Источником питания может служить любой литий-ионный аккумулятор (только одна банка 3,7Вольт), стандарт батарейки не критичен.
• Для зарядки батареи от USB был использован контроллер заряда, Контроллер снабжен защитой от КЗ, пониженного напряжения и перезаряда батареи. Аккумулятор отключится как только напряжение на нем упадет ниже 3-х вольт (плюс минус)
• «Ссылка на плату заряда »

Такой контроллер стоит около 0,5 долларов и продается на алиэкспресс. Корпус взят от TIC-TAC, вся начинка отлично влезла.

Электроды, между которыми образуется «жгучая дуга» сделаны из одножильного медного провода , диаметр от 2-х до 4-х мм.Кончики проводов очищены от лакового покрытия, именно в этом месте образуется дуга.

1. Ну и видео с с процессом сборки этой зажигалки.
2. Автор; АКА Касьян

Источник: https://xn--100—j4dau4ec0ao.xn--p1ai/elektro-dugovaya-zazhigalka-dlya-gaza-svoimi-rukami/

Как выбрать USB зажигалку? ТОП-4 лучших электронных модели 2019 года

Электронные и USB зажигалки способны зажечь Вашу сигарету без огня. Немного полазив в интернете мы нашли около 1000 самых разнообразных моделей зажигалок, но большинство из просто не безопасны и низкого качества. В нашем топе мы покажем лишь надежные и проверенные уже многими пользователями модели, которые идут в двух категориях.

Но, для самого начала, давайте обсудим преимущества и недостатки нового гаджета.

В чем же особенности такой зажигалки?

1. Такой электронный гаджет совершенно требует того, чтобы его заправляли жидкой заправкой. Теперь же на смену пришла самая обыкновенная USB зарядка. Ведь, согласитесь, так гораздо удобней заправить от компьютера, или же в поезде, нежели заправлять классическим методом.
2. Электронную зажигалку вообще невозможно погасить. И не важно, какой именно у Вас вариант — «прикуриватель» или «плазменный». Она никогда не погаснет от ветра.
3. Дизайн для такой зажигалки может быть и классическим.Для особых консерваторов ее делают похожей на обыкновенную зажигалку, но есть и более «экзотические» варианты.
4. Если полностью зарядить этот гаджет, то его хватит на 100-150 подкуриваний.А если учесть, что его подзарядить где угодно, то проблем с подзарядкой вообще не будет.
5. К тому же, электронная зажигалка достаточно таки выгодна.Ведь, если Вы приобретете качественную модель где-то за 1000-1200 рублей, то сможете и сэкономить, так как Вам не нужно будет постоянно тратится на запрвку и покупать одноразовые зажигалки.

А вот то, что касается разновидностей такого гаджета, то их два:

1. Импульсно-дуговой — это плазменная зажигалка, которая работает по обычному принципу электронной дуги. На ветру она не погаснет, топлива никогда не попросит, а использовать можно, как и самую обыкновенную зажигалку.
2. Есть и вариант с нитью накаливания — здесь идет вариант, который привычен для всех автомобилистов, «прикуриватель». он, конечно, сможет поджечь только сигарету, все остальное будет достаточно таки проблематично.

Еще бывают сенсорные электрозажигалки. Отличаются специальным способом поджигания — достаточно лишь провести пальцем над поверхностью фитилька.

Теперь, давайте ознакомимся с лучшими моделями.

Лучшие электронные зажигалки

Мы смогли подобрать для Вас 2 самых лучших варианта электронных зажигалок. В принципе, одинаковые по типу зажигалки отличаются лишь ценой и качеством материалов, но хотелось бы отметить, что даже бюджетные модели работают очень исправно.

Электроимпульсная USB зажигалка — Eagle

Бывают ситуации, когда нечем подкурить или зажигалка потухает в плохую погоду. Вот тогда придет на помощь электроимпульсная USB зажигалка Eagle. Эта зажигалка хороша тем, что заряжается и не требует заправки газом, а значит от нее нельзя обжечься. При этом полной зарядки батареи от этой зажигалки хватит не меньше, чем на месяц.

А если пользоваться зажигалкой не сильно часто, то хватит от 1.5 до 2 месяцев. Также удобно то, что зажигалка имеет специальный индикатор, который указывает на то, насколько полная батарея зарядки зажигалки. Огромным преимуществом зажигалки является то, что она стильная и практичная в применении.

Она отлично подойдет в качестве подарка.

Цена: ₽ 1250

Первое, что обязательно бросится Вам в глаза — это совсем не обычная форма этого гаджета. Если посмотреть, то сразу и не скажешь, что это именно зажигалка. В принципе, именно такой формой и привлекает такой гаджет некоторых пользователей.

Данная зажигалка работает, как мы уже писали — от нити накаливания, она же и обеспечивает само прикуривание, к тому же, эта модель заряжется по USB от любого прибора. При помощи такой зажигалки будет возможно поджечь лишь сигареты, а если у Вас и получится поджечь что-то другое, то это будет весьма проблематично.

Касательно мощности, то здесь те же 200 подкуриваний. Но при этом, чтобы полностью зарядить зажигалку потребуется 3 часа. Все те, кто любит немного необычный дизайн — советуем.

Цена: ₽ 250

Дуговая USB Зажигалка Tiger

Хит продаж на aliexpress — электроимпульсная USB зажигалка Tiger. Отличается возможностью подкуривать до 300 сигарет от одного заряда батареи. Есть защита от случайных нажатий на кнопку (наример когда зажигалка лежит в кармане) В комплекте идет шнур для зарядки, а также красивая подарочная коробка.

Взяв ее в руки, могу сказать, что весит она около 100 грамм, качество изготовления отличное, крышка прилегает плотно, не люфтит (на фото ей больше года, но царапин не много, ничего не отвалилось, хотя используется ежедневно). Вещь на мой взгляд достаточно стильная, дизайн как у дорогих газовых зажигалок (хотя на момент покупки она была далеко не дешевая). Такую приятно достать из кармана.

Одной зарядки мне хватает на 10-14 дней, я ее использую в машине 7-10 раз в день. Заряжается около 40 минут, через разъем microUSB (это меня удивило, обычно у китайцев все на mini USB), от блока питания в 1А. При зарядке горит красный диод, по достижении 100% заряда он гаснет.

• Дуга зажигалки легко прожигает бумагу, картон, тонкий пластик, а вот обычную сигарету прикуривать не очень удобно, расстояние между контактами всего 4мм, но для тонких сигарет в самый раз.
• Цена: 1645

Дуговая зажигалка Tesla

Зажигалка Tesla представляет из себя дуговую спираль, которая горит в условиях любой температуры и наличия ветра. Особенность этой модели заключается в том, что изначально зажигалку придумали с таким расчетом, что она будет работать без зарядного устройства. Нужно просто потрясти зажигалку перед использованием и она будет гореть.

На алиэкспресс в наличии есть такая модель с автоматическим зарядом, правда её так же можно заряжать и через USB кабель.

Цена: 699 руб

Сравнительная таблица электронных зажигалок

Название	Основные характеристики	Цена
USB зажигалка — Eagle	Порт USB: micro, материал: цинковый сплав, индикатор заряда батареи: есть.	₽ 1250
Электронная USB зажигалка	Питание: USB, 5V, емкость аккумулятора: 250 mAh, индикатор заряда батареи: есть.	₽ 250
USB зажигалка Tiger	Порт USB: micro, материал: аллюминевый сплав, индикатор заряда батареи: нет	₽ 1645
Перезаряжаемая зажигалка Tesla	Дуговая, перезаряжаемая, есть USB вход	₽ 699

Достоинства USB зажигалок

На мой субъективный взгляд данные девайсы обладают рядом преимуществ пред другими типами зажигалок. Спросите какими? Да вот они:

1. В отличии от газовой, не мерзнет на холоде (газовую в мороз фиг зажжешь), и не взрывается на жаре (было неоднократно в машине), это хоть бы что, даже на солнце.
2. Не пахнет бензином.
3. Нет нити накаливания, которая может перегореть.

Вам также может быть интересно: 65 способов как спастись от жары летом

Источник: https://gadgets-reviews.com/ru/obzory/626-idelnaya-elektronnaya-zazhigalka-kotoraya-nikogda-ne-pogasnet.html

Плазменная зажигалка для газа своими руками

История сей вещи такова, что не удовлетворившись присутствующими на рынке решениями для бытовых нужд, решил сделать девайс, который будет просто незаменим для каждого. Даря радость легкого стопроцентного розжига вместо ненавистной тренировки кисти рук устройством типа «эспандер»(читай «обычная электрозажигалка») и клацанья непонятно какой искры. Прогресс должен приносить удовольствие, а не испорченные нервы.

Скажу, что после покупки электрозажигалки в магазине, был пренеприятнейшим образом разочарован, когда она отказалась зажигать газ. Если и зажигала, то через 2-3 раза, а иногда вообще отказывалась это делать.

И я снова перешёл в каменный век и взял в руки спички.

Иногда качество газа не радовало, иногда давление было слишком низким, а в большинстве случаев, и я был в этом уверен, вся проблема крылась в недостаточной температуре искры.

Но меня никак не оставляла идея, что зажигалку можно сделать очень практичной и она будет делать свою работу, как подобает добротно сделанному устройству. В итоге у меня родилась идея о зажигалке с модулем от электрошокера и литий-ионным аккумулятором.

По идее всё должно было быть просто, 20 минут работы и всё в зажигалке. Но не тут то было. С Li-Ion аккумуляторами я дела никогда не имел и впервые увидев банку 18650 был поражен её размерами и ёмкостью.

Потом была заказана плата зарядки и сам модуль электрошока. В закромах найдена кнопка непонятно на сколько (мили)ампер пропускной способности. Вроде ничего сложного, 4 детали, но всё нужно уместить в стандартном корпусе.

И тогда началась большая переделка.

Первым делом было сделано отверстие под кнопку.

После чего установлена сама кнопочка. Так как её не предполагалось использовать больше, чем несколько секунд , было решено, что она выдержит кратковременную нагрузку в 1,5-2 А. Такой ток был указан китайцами в их модуле для электрошока.

Потом заклеил термоклеем изнутри черную большую кнопку, которая раньше служила (эспандером) нажимающей и в итоге дающей малюсенькую искру. Затем было фрезеровано и залито термоклеем отверстие для индикации зарядки аккумулятора.

Сама же плата зарядки была взята с защитой. Не так от того, чтобы всё было правильно, сколько для упрощение процесса сборки из-за уже имеющихся там выводов под устройство, которое мы хотим подключить. В итоге убил двух зайцев одним выстрелом — получили защиту для аккумулятора и не мудрили с подключением.

Резистор был изменен с 1,2 кОм на древнесоветский из какого-то телевизорамагнитофона в почти 3,6 кОм. Таким образом я добился тока зарядки где-то в 350 мА, что является 1/10 от ёмкости аккумулятора.

Я являюсь приверженцем теории, по которой аккумуляторы должны заряжаться медленно и быть холодными(слегка теплыми) независимо от технологии зарядки и самого аккумулятора. Как по мне, быстрые зарядки убивают аккумуляторы.

Поэтому решил ограничиться такими зарядными токами.

Очень помогал гравёр. Если бы не эта штукенция, этот маленький помощник, я бы никогда не сделал это устройство таким, каким оно выглядит сейчас. Этим хочу сказать, что у любого экспериментатора должен быть набор нужных инструментов для удачного завершения дела.

• И так продолжим.
• На утро мой стол выглядел вот так:
• Вскоре был установлен модуль от электрошокера и заменен стандартный наконечник разрядника на медный и заточен на конце:

Дело было за малым и недолго размышляя я приступил к сборке данного девайса в практичный и нормальный вид. Как ни крути, но модуль шокера не давал нормально прижаться верхней крышке, в итоге было решено создавшиеся щели залить термоклеем.

Хочу отметить, что сам модуль без умножителя, за счет чего короче и меньше стандартного и горит розовой едва пищащей искрой, а не пробивает искровой промежуток так, что все собаки на поселке разбегаются в стороны.

Ещё был немного доработан вход на зарядку:

Таким образом я получил в своё распоряжение зажигалку, которая с «полпинка» как говорят мотоциклисты, зажигает газ и даже может зажечь бумагу.

Удачно себя показала на камфорках и сейчас лежит на зарядке от старого мобильника K800I переделанной под micro USB. Теперь хочу засечь на сколько времени хватит полного заряда аккумулятора.

Можно заряжать от ПК, ноутбука, телевизора, телефонных зарядок, павербанка и всего что имеет на выходе 5 вольт.

1. Удачи всем и надеюсь, что вы также сможете радоваться легкому поджигу газа как и я.

Источник: https://mozgochiny.ru/electronics-2/plazmennaya-zazhigalka-dlya-gaza-svoimi-rukami/

Электрическая зажигалка для газовой плиты своими руками | Каталог самоделок

На китайских сайтах имеются в продаже различные электродуговые зажигалки промышленного производства. Но можно сделать такую зажигалку для газовых плит своими руками.

Идея заключается в том, что нужно получить высокое напряжение высокой частоты, которое образует горячую дугу. При помощи этой дуги можно с легкостью воспламенить бытовой газ, бумагу или сигареты.

Зажигалка состоит из нескольких узлов:

1. Плата зарядки для одного Li-ion аккумулятора со встроенной защитой от разряда. Плата имеет несколько индикаторных светодиодов, один из которых горит в процессе заряда, а другой загорается, когда аккумулятор полностью зарядиться. Наличие такой платы позволит зарядить аккумулятор током до 1 А от любого источника в 5 В, к примеру, от обыкновенного USB-порта.

1. Li-ion аккумулятор подойдет любого размера и емкости. В примере используется аккумулятор стандарта 18490 с емкостью 1400 мАч. Он немного короче обычных 18650. Выбор обусловлен габаритными размерами корпуса зажигалки.

1. Преобразователь, построенный по простой автогенераторной схеме на базе полевого транзистора IRFZ44 и высоковольтного трансформатора. Трансформатор придется мотать самому.

За основу трансформатора был взят сердечник от электронного трансформатора для галогенных ламп на 50 Вт. Также отлично подойдет сердечник от дежурки компьютерного блока питания.

трансформатор

Трансформатор необходимо аккуратно выпаять, разобрать и удалить штатные обмотки. Сетевую обмотку нужно сохранить – она еще пригодится.

Половинки сердечника приклеены друг к другу, поэтому перед расстыковкой их нужно немного прогреть паяльником, чтобы не поломать.

Первичная обмотка состоит из 8 витков с отводом от середины. В качестве примерного измерителя используется указательный палец.

• Обмотка намотана двумя шинами, каждая из которых состоит из 4 жил провода 0,5 мм, который был взят от сетевой обмотки разобранного ранее трансформатора.

После намотки первичную обмотку изолируют 10 слоями обычного скотча. Поверх мотается вторичная или повышающая обмотка.

Для намотки вторичной обмотки был использован провод от катушки реле. Подойдет любое компактное реле на 12 или 24 В. Диаметр провода может быть от 0,08 до 0,1 мм.

Для начала необходимо припаять кусочек многожильного провода в изоляции к тонкому проводу обмотки, а затем производить намотку. На любой стадии намотки провод не отрезается. Обмотка мотается послойно, и каждый слой может содержать от 70 до 100 витков. Поверх каждого слоя ставится изоляция тем же скотчем. В итоге должно получиться около 800 витков.

Далее, фиксируются половинки сердечника, и припаивается кусочек многожильного провода ко второму концу вторичной обмотки. Не помешает и прозвонить обмотку мультиметром, чтобы проверить на целостность. Затем ставится конечная изоляция с помощью изоленты.

После окончания всех этих процедур необходимо произвести фазирование первичной обмотки. Начало одного плеча нужно соединить с концом другого. Так получается средняя точка, куда подключается плюс от источника питания.

Далее, собирается схема автогенератора и проверяется на работоспособность. Высоковольтная дуга образуется уже на расстоянии в полсантиметра и растягивается до 1 см. Это свидетельствует о нормальной работе инвертора.

1. Теперь можно все установить в корпус.

Полевой транзистор не был установлен на теплоотвод, но очень рекомендуется сделать это. А также рекомендуется запрятать под термоусадку все оголенные части схемы.

АКА КАСЬЯН.

Источник: https://volt-index.ru/muzhik-v-dome/svoimi-rukami/elektricheskaya-zazhigalka-dlya-gazovoy-plityi-svoimi-rukami.html

Уникальная зажигалка своими руками

Приветствую, Самоделкины! Сегодня, пожалуй, поговорим о зажигалках. Они бывают разными, традиционные с горючим веществом, электрическими с нитью накала, электродуговыми и вот такими: Перед вами самодельная электродуговая зажигалка + фонарик + электрошокер (автор «AKA KASYAN»). Совместить эти три очень полезные опции в корпусе зажигалки ещё не пришло в голову даже китайским производителям. А каким макаром автору удалось все это дело впихнуть в этот небольшой корпус — отдельная история. А все началось с того, что у него появился хоть и маленький, но вполне себе неплохой 3d принтер.

Как и любой другой на месте автора, сперва он стал печатать всякие безделушки: вазы, зверушек, еще вазы и зверушек.

А когда все надоело в голову стали лезть и другие мысли. И вот порывшись в сайтах где можно скачать бесплатные модели для печати, автор наткнулся на бокс, а точнее чехол для вейпа.

Затем он прикинул размеры и запустил печать. Данный принтер прост до безобразия, загрузил файл печати на карту памяти, воткнул в принтер нажал на единственную кнопку.

Корпус получился вполне достойным. На корпусе имеется красивый рисунок с узорами, но автору так и не удалось его достойно раскрасить, ну ладно, это как-нибудь другой раз. Изначально была задумка сделать что-то наподобие зажигалок «Zippo» с откидной крышкой, но нужного шаблона автор не нашел, а моделировать он пока не умеет. По этой причине возьмем самый подходящий для этих целей корпус и напечатаем корпус с половиной.

Эта половинка как раз-таки у нас будет в качестве крышки. Петлю возьмем с нерабочей дешевой зажигалки. Срежем, обрежем, перережем и вот механизм у нас в руках. Далее подгонка под наш корпус. И после некоторых мучений все готово. Некрасиво, неаккуратно, но работает.

Теперь самое главное – электроника. Корпус получился вполне карманных размеров, довольно удобный и на ощупь приятный. Нам предстоит затолкнуть в него аккумулятор, систему защиты и заряда аккумулятора (зарядку будем производить от usb порта), фонарик, высоковольтный преобразователь напряжения для получения жгучей дуги, ну и высоковольтный умножитель напряжения, который собственно с преобразователем образует хоть и маломощный, но все же электрошокер. Плюс нужен центральный выключатель и кнопка.

Первый режим выключателя — светится фонарик. Второй режим — снятие с предохранителя. Далее остается нажать на кнопку, и зажигалка начинает работать. Такое решение сделано во избежание самопроизвольного включения зажигалки в кармане. С этим все ясно, а как же шокер? Штыки, на которых образуются высоковольтные разряды расположены на крышке зажигалки, а сам умножитель напряжения в крышке, он полностью залит эпоксидной смолой.

Если крышка открыта, зажигалка снята с предохранителя и нажата кнопка, эту штуку можно использовать по прямому предназначению. Если же закрыть крышку и сделать тоже самое, то получим электрошокер.

Давайте рассмотрим схему:

На ней не нарисована система защиты и заряда аккумулятора, об этом поговорим чуть позже. Ну с фонариком, думаю, все понятно.

Далее преобразователь напряжения.

Он формирует высокое напряжение, на выходе получаем жгучую дугу. Когда закрываем крышку, высокое напряжение через соответствующие контакты поступает на умножитель напряжения, на выходе которого получаем высоковольтные разряды.

А теперь более подробно. Источник питания.

Тут вариантов много. Изначально автор хотел использовать литиевый аккумулятор от электронной сигареты.

Хороши такие аккумуляторы тем, что высокотоковые, а схема преобразователя, о которой чуть позже поговорим, пожирает от аккумулятора ток до 1,5А. Но в итоге из-за размеров корпуса было решено использовать пару параллельно соединенных литий-ионных аккумуляторов с емкостью в 200 мАч каждый.

Для начала с аккумуляторов уберем плату контроля. Затем соединим их параллельно, а потом подключим готовую сборку из двух аккумуляторов к одной плате.

Такая плата обеспечивает защиту от коротких замыканий и глубокого разряда и перезаряда. Ток срабатывания защиты конкретно у этой платы лежит в пределах от 1,8 до 2 А. В итоге у нас есть аккумулятор на 3,7В, емкостью около 400мАч. В теории этого должно хватить на 15 минут непрерывной работы зажигалки. Зарядное устройство, а точнее схема зарядки, построена на базе популярной платы ТР4056. Эта версия платы имеет контроллер для аккумулятора, но в данном случае он не задействован, так как ток срабатывания защиты родного контроллера очень мал, и при включении преобразователя схема уходила в защиту. Также данная плата имеет индикацию заряда, позволит зарядить литиевый аккумулятор от напряжения 5В. Максимальный ток заряда составляет около 1А. Этого для таких аккумуляторов много, поэтому заменим токозадающий резистор на 3,3 кОм, этим снизив максимальный ток заряда до 450мА.

Преобразователь напряжения.

Именно эта часть формирует высокое напряжение высокой частоты, на выходе трансформатора напряжение составляет более 3000 В. Температура высоковольтной дуги очень высокая, и она с легкостью может поджечь горючие материалы.

Схема из себя представляет обычный блокинг-генератор на базе одного биполярного транзистора. Трансформатор взят готовый, продают их на Алиэкспресс, ссылку найдете в описании под видеороликом автора (ссылка ИСТОЧНИК). Конечно можно было и самому мотать такой же трансформатор, но если лень, то проще воспользоваться готовым.

Трансформатор секционный. Был залит смолой. Транзистор в ходе кратковременной работой почти не нагревается, поэтому лепить его на радиатор нет смысла.

Умножитель.

В крышке зажигалки скрывается высоковольтный удвоитель напряжения. Вся эта часть залита эпоксидной смолой. В составе умножителя пара керамических конденсаторов на 3 кВ, емкость каждого всего 330 пФ. Каждому конденсатору параллельно включен еще один такой же, для увеличения общей емкости. В схеме умножителя использованы высоковольтные диодные столбы с обратным напряжением в 10000 В.

Это диоды еще советского производства, но импортных аналогов море. Высокое напряжение поступает на штыки, которые расположены на крышке. Расстояние между ними всего пол сантиметра. Можно и больше, так как разряды растягиваются на длину до 1,5 см. Но в нашем случае такое расположение штырьков обусловлено конструктивными особенностями как самого умножителя, так и крышки в целом.

Параллельно выходу умножителя установлены пара последовательно соединенных резисторов, каждая имеет сопротивление 30 мОм.

Эти резисторы разряжают остаточное напряжение умножителя после отключения шокера.

Фонарик

— это дополнительная, не обязательная, но жевательная опция.

В роли фонарика выступают 5 ярких 3-ех миллиметровых светодиода. Каждый светодиод подключен через свой токоограничивающий резистор на 22 Ома. Можно ограничиться одним резистором, но в этом случае свечение светодиодов может отличаться. Фонарик собран на отдельной плате и расположен на самом дне зажигалки. Светит очень даже ничего. В темное время суток вполне можно осветить тропинку, но и жрет тоже не мало, около 200 мА. За 2 часа непрерывной работы полностью может разрядить аккумулятор.

Ну вот и все. Благодарю за внимание. До новых встреч! Видео:

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

РадиоКот :: Электрозажигалка для газовой плиты

Добавить ссылку на обсуждение статьи на форумеРадиоКот >Схемы >Аналоговые схемы >Бытовая техника >

Теги статьи:

Добавить тег

Электрозажигалка для газовой плиты

Доброго здравия всем читателям, а Кота с прошедшей днюхой, да не опустеет его миска, а лоток пребудет чистым! Сегодня я расскажу о постройке одной полезной в быту вещицы-электрозажигалки для газовой плиты, да не простой, а портативной, работающей от батареек (таковое устройство от сети 220в., ИМХО, жесть, из пушки по воробьям).

Конечно, нельзя не отметить, что гораздо проще не мучиться с намоткой всяких там дросселей и трансформаторов, а взять и купить готовую в хозмаге, она недорогая, но меня давно, будто мышь, грызла навязчивая идея сотворить это самостоятельно. И вот, в один день я все же раскопал в запасах кучку катушек-мотушек и ферритов и полез в мировую паутину в поисках подходящей схемки.

И таки нашел, и даже несколько статеек к ней с описанием.

Но, к превеликой досаде, нигде не было полноценного описания дросселя блокинг-генератора. Калибр провода, сколько витков.. Обратившись на пару форумов, также не добрался до сути. Однако, толковую подсказку мне таки дали, указав на журнальчик Радио за Сентябрь 1985 года, с.25, автор Трофимов.

В оригинальном виде оно мне было не надо: транзюки-германцы, какая-то лампа в разрядной части.. Почесав левой задней лапой за правым ухом, было решено скрестить слона с удавом-генератор взять из Радио, а разрядную часть из первой схемы. Вышло вот что:

Собственно, принцип работы нехитрый.

Сначала блокинг-генератор на VT1 и VT2 через трансформатор TR1 повышает напряжение примерно до 40-50 вольт (пардон, нет осла для точных наблюдений), потом импульсы через выпрямительный диод VD1 заряжают конденсатор С2, когда напряжение на нем достаточно вырастает, через делитель R3R4 на управляющем электроде тиристора VS1 создается достаточный потенциал для его открытия, и он разряжает С2 через первичку TR2, затем цикл повторяется.

О детальках: в генераторе можно применить очень многие маломощные транзисторы, но лучше с напряжением К-Э не ниже 25 вольт и током коллектора от 0,5А. Тиристор также особо без разницы, 600в. 0,6А или мощнее. Я взял первое попавшееся по этим характеристикам, и все заработало.

Подбором резистора R1 устанавливается потребляемый ток, у меня с литиевым элементом 18650 и R2=10кОм вышло потребление чуть более 0,2А, на дальнейший подбор забил, и так сойдет (с.), вы можете понизить его по своему усмотрению, лишь бы была искра. От емкости С2 зависит частота разрядов, больше-реже. Выключатель S1-любая маленькая кнопка без фиксации.

Прилагаю плату, но не забудьте ее при нужде подредактировать под размеры и особенно ЦОКОЛЕВКУ ваших конкретных деталек.

Трансформатором TR1 у меня послужила ферритовая гантелька с четырьмя ногами, отпаянная откуда-то из телевизора или монитора (вверху на первом фото в центре кадра). Диаметр сердечника 4мм., доступная длина намотки 7мм, шляпка 8мм. Сначала мотается первичка, 30 витков провода калибром 0,15-0,2мм.

, поверх нее вторичка 550 витков 0,1мм (стоит отметить, в покупной зажигалке TR1 весьма намного меньше, наверняка там другие данные, но я сделал вот так).

Невозможно в точности мотать виток к витку на глаз вручную таким волоском, но все же постарайтесь быть аккуратнее, не спешите, тем более, что самое “сладкое” впереди.

На десерт трансформатор TR2, наиболее муторный в приготовлении и заковыристый в эксплуатации элемент конструкции. Для него я взял секционированный каркас на круглом ферритовом стержне от радиоприемника (также присутствует на верхнем фото) Первичка содержит 25 витков провода 0,3мм.

, намотанные прямо на феррит, вторичка должна содержать не меньше 2400-2500 витков провода 0,05-0,1мм. Критически обязательно мотать вторичку на каркас, разбитый на секции, иначе межслойный пробой гарантирован.

После намотки требуется принять серьезные меры изоляции-искупать транс в парафине, и в случае прокладки провода от начала вторички к разряднику прямо по трансформатору использовать проводок в толстой изоляции или на обычный надеть дополнительную (как это пришлось делать мне), иначе пробивает.

Каркас лучше поискать более глубокий, а то провод может не влезть, да и удалить намотку от внешних проводов также не помешает. Количество секций-не меньше 5, лучше 6 и более.

Мой каркас оказался несколько маловат, чтобы вместить столько витков провода 0,1мм. (тоньше не было), вторичка получилась едва ли около 2000 витков (ох и замучился я ювелирно махать руками, наматывая ее пару часов), поэтому для удлинения искры мне пришлось повысить коэффициент трансформации, смотав первичку до 15 витков. Результат на фото, также приложу видео.

АХТУНГ!!! Напряжение на вторичке TR2 не менее 4 тысяч вольт!!! Едва ли это опасно для жизни, так как ток очень слабый, но уверяю, не стоит во включенном состоянии браться двумя руками за два конца разрядника, пуская ток через все тело, потому как жахнет вас весьма здорово, я, пока пытался устранить пробои в трансформаторе, крутя его в руках, трижды случайно замыкал снятое питание и получал заряд непередаваемой бодрости от вторички. Если же просто ткнуть себя разрядником, искра ощутимо колется и кусается, может максимум дрыгаться мышца, но эффекта шокера нет, так что для защиты от маньяков в темном переулке это так себе инструмент.

• Корпусом для всего устройства мне послужил подвернувшийся на глаза в хозмаге футляр для зубощетки, в него в точности, правда, местами со скрипом вместились все органы: высоковольтный трансформатор, плата, ущербный элемент 18650 реальной емкостью 1000мАч, и небезызвестный модуль заряда на TP4056 с защитой.

30 на 800 витков указанных ранее калибров, подбором R1 устанавливается ток потребления 0,1А).

Возможно даже, что при 1,5 вольтах можно как-то обойтись и без германия современными транзюками путем изменения схемы и намотки, не вникал, без надобности, я давно уже не пользуюсь невыгодными одноразовыми батарейками, чего и вам советую.

Засим откланиваюсь, удачи в повторении. Пойду, что ли, чайку поставлю..)

Файлы:

Схема и плата архивСтатья к схеме 1Видео работы

Все вопросы в Форум.

Как вам эта статья?

Заработало ли это устройство у вас?

Источник: https://www.radiokot.ru/circuit/analog/home/59/

Обзор китайской электронной зажигалки для газа

Сегодня будет краткий обзор китайской электронной зажигалки для газовых плит. Куплена она была, как не трудно догадаться, на AliExpress несколько месяцев назад исключительно ради интереса (и радиодеталей, разумеется, тоже).

Начну, пожалуй, с внешнего вида. Форма ручки подобрана удачно. Лежит в руке хорошо, правда, кнопка иногда заедет. А вот с отсеком для батарейки уже хуже: крышка держится слабо, при лёгком встряхивании она вылетает вместе с батарейкой. Всё остальное ни чем не примечательно.

Разряды следуют с достаточно высокой частотой и их энергия весьма велика (на удивление). В этом я убедился случайно прикоснувшись куском провода, который держал в руках, к одному из высоковольтных электродов.

Перейдём к самому интересному — электронике. Если разобрать корпус, то можно увидеть небольшую платку, на которой сразу выделяется крупная высоковольтная катушка. Рядом с ней-маленький керамический конденсатор на 6 кВ и 39 пФ.

Под железным колпачком находится миниатюрный автотрансформатор, выполненный на «гантельке». Кроме того на плате расположен один транзистор и тиристор; три резистора и конденсатор. Схема простейшая, самое сложное в ней при самостоятельной сборке — трансформаторы.

Вот полная схема, которую мне удалось восстановить по плате:

Можно видеть, что схема состоит из двух повышающих каскадов. Первый преобразует напряжение питания (1.5 Вольта) до 120-150 Вольт. Этот преобразователь собран на основе блокинг-генератора на транзисторе S8550, резисторе R1 и автотрансформаторе TV1. Ничего проще быть не может. Вторая часть состоит из накопительного конденсатора, высоковольтной катушки с прикреплённым на выход высоковольтным конденсатором, тиристора и делителя напряжения на резисторах R2 и R3, задающего напряжение «пробоя» тиристора. Сборку более сложного варианта этой схемы я описывал в статье «Карманный генератор высокого напряжения», доступной по ссылке .

Намоточные данные трансформаторов не известны, но их вполне можно прикинуть.

Как часто бывает с подобными устройствами, небольшое увеличение разрядного промежутка привело к повреждению изоляции где-то внутри высоковольтного трансформатора TV2. Как следствие — отсутствие разряда даже при минимальном зазоре (не больше 1 мм) и отчётливый треск внутри высоковольтной катушки. Напряжение конденсатора C2 (6 кВ) тоже не вызывает особого доверия, поэтому использовать подобные зажигалки можно только в том виде, в котором они сделаны (что, к сожалению, не гарантирует долговечности).

В общем, для применения по назначению она не слишком подходит по надёжности, а вот для новичков она, а точнее её внутренности, будут весьма интересны, к тому же, её цена невысока: около 150 рублей. Мой экземпляр, обладая пробитым выходным трансформатором, теперь будет разобран, а его части применены в других схемах.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
Q1	Биполярный транзистор	S8550	1	pnp	Поиск в магазине Отрон	В блокнот
R1	Резистор	200 Ом	1	Поиск в магазине Отрон	В блокнот
GB1	Батарейка	АА	1	Поиск в магазине Отрон	В блокнот
VD1	Выпрямительный диод	FR107	1	Поиск в магазине Отрон	В блокнот
R2	Резистор	2 МОм	1	Поиск в магазине Отрон	В блокнот
R3	Резистор	10 кОм	1	Поиск в магазине Отрон	В блокнот
VS1	Тиристор	PCR606J	1	Поиск в магазине Отрон	В блокнот
C1	Конденсатор	100 нФ	1	CBB21	Поиск в магазине Отрон	В блокнот
C2	Конденсатор	39 пФ	1	6 кВ	Поиск в магазине Отрон	В блокнот
Добавить все

Электрозажигалка для газа-газовой плиты своими руками.Схема

Простая,экономичная,самодельная зажигалка для поджига газа.12 деталей.Питание 1.2В.На транзисторах VT1-VT2 собран первый преобразователь, несимметричный мультивибратор.В коллекторную цепь VT2 подключена обмотка 1 трансформатора Тр2-повышающего трансформатора.

С его вторичной обмотки,высокочастотное напряжение поступает на выпрямительный диод.Выпрямленное напряжение заряжает конденсатор С2,тот в свою очередь открывает тиристор VS1,открытый тиристор замыкает заряженный конденсатор на обмотку 1,высоковольтного трансформатора Тр1.На обмотке 2 происходит высоковольтный разряд.

Конденсатор разрядился-тиристор закрылся,и опять идет заряд накопительного конденсатора С2.

Трансформатор Тр2,взят из сломанного зарядного устройства телефона.Чтобы вытащить сердечник-феррит,его нужно нагреть.На каркас,после удаления обмоток,наматываете 500витков провода,диаметром примерно 0.08мм.Это будет обмотка 2.Далее изолируете обмотку одним-двумя слоями скотча и наматываете первичную обмотку в том же направлении,что и вторичная.Она содержит 10 витков провода диаметром около 0.4-0.8мм.Как проверить работу преобразователя показано в видео.

Высоковольтный трансформатор Тр1,второго преобразователя напряжения, наматывают на ферритовом стержне от магнитной антенны радиоприемника длинных и средних волн.Полотном для резки кафельной плитки я неглубоко пропилил по кругу феррит.Далее руками просто разломал.Длина феррита взял 3см,но можно наверно и меньше.

Обматываете феррит одним слоем скотча,по бокам приклеиваете «щечки»,и наматываете высоковольтную обмотку-2.Первый вывод этой обмотки,который будет выходить из катушки,должен быть ОБЯЗАТЕЛЬНО продет в ПВХ изоляцию,для предотвращения его обрыва от изгиба.Проводом диаметром 0.06-0.1мм наматывате 300витков.

Этот слой обматываете тремя слоями скотча,следя,чтобы края скотча заходили на щечки,иначе в этом месте будет пробой.Чтобы катушка во время намотки не разматывалась,ее нужно проклеивать каплей клея.На феррите должно уложиться пять слоев по 300 витков.Наматывать в одном направлении.

При обрыве тонкого провода его можно сварить зажигалкой.Скручиваете два провода,и нагреваете конец скрутки до появления кругляшка.Потом аккуратно потяните два провода,и можно дальше продолжать намотку.Высоковольтную обмотку изолируйте тремя слоями скотча,и в том же направлении,что и вторичная,наматываете первичную.

Она содержит 10 витков провода 0.6-0.8мм.Слой скотча и катушка готова.

Готовые катушки.

Транзисторы подбирал,и нашел самый наилучший вариант для работы первого преобразователя.Это распространенные транзисторы кт361 и c3205.Вместо кт361 подойдет кт3107.Вместо с3205-кт815,s8050,bd135.Тиристор не подбирал,т.к. он тоже распространен,но наверняка подойдет из этой-же серии mcr100-…Резисторы R3-R4 служат для порога открывания тиристора.Подобрав их,вы можете умощнить искру на выходе.Диоды должны быть быстропереключающиеся,смотри даташиты.Подойдут:ps158r;fr155p;fr107;fr103.

Дуга,поджигающая газ,длиной около 5-6мм.Меньше длина дуги-газ не зажжется.Дуга не опасна,ощущения покалывания,как от пьезозажигалки.Аккумулятора должно хватить надолго.Я испытывал ее в течении часа аккумулятором емкостью 2800мА*1.2В,оставил включенной,и целый час искры шмалили у меня на столе.Проверил аккумулятор и он не разрядился. Вот два видео как сделать зажигалку для поджига газа-газовой плиты.

Источник: https://radiopraktikum.blogspot.com/p/blog-page_63.html

Электрическая зажигалка

Зажигалка питается от сети 220 В, но вместо электромагнитного прерывателя содержит высоковольтный преобразователь напряжения. В основе схемы лежит тиристорный преобразователь напряжения, позволяющий при минимальных затратах на детали легко превратить 220 В сети в 20 кВ.

Устройство содержит минимум деталей, но работает очень надежно, перегрев деталей не возникнет даже после многочасовой работы без перерыва.

В устройстве использованы резисторы — МЛТ или ВС, мощности, не ниже указанной на схеме. Конденсатор С1 — неполярный, типа МБМ, К73-17, К73-11. Его емкость может находиться в пределах 0,47…1,5 мкФ, а рабочее напряжение — не ниже 400 В. Если тиристор VS1 КУ202Н не влезает в понравившийся корпус, возможно применение его более нового аналога — Т106-10-4, который имеет такой же пластмассовый корпус, как транзисторы типа КТ805, КТ819. Вообще, тиристор КУ202Н применен как самый доступный, но можно применить и менее мощный, с допустимым прямым током около 1 А и напряжением в закрытом состоянии не ниже 400 В. Применять симисторы тут нельзя! Нельзя также применять тиристоры с ненормированным обратным напряжением, типа КУ202К, КУ202М. Диоды VD1, VD2 -любые выпрямительные с обратным напряжением более 400 В и прямым током около 0,3 А.

Первичная обмотка трансформатора Т1 содержит 30 витков эмалированного провода диаметром 0,8 мм, вторичная — 1500 витков провода диаметром 0,1 мм (можно и меньше). Обе обмотки мотают прямо на сердечник, не забывая о тщательной изоляции слоев, особенно вторичной обмотки. В качестве изоляционного материала удобно использовать полоски полиэтиленовой пленки шириной, примерно на 1 см больше длины выбранного сердечника. После намотки выступающие концы пленки оплавить в пламени, и получится надежный герметизированный трансформатор. В качестве сердечника можно применить практически любой магнитный материал: кусок ферритовой антенны радиоприемника, кусок подходящего толстого гвоздя, стопку замыкающих пластин от Ш-образного магнитопровода размером 60x6x4 мм и т. п. Кнопка, включающая зажигалку, должна быть «со щелчком», например, КМ1, М405.

Все детали соединяют между собой согласно принципиальной схеме методом навесного монтажа в подходящем корпусе (старая пьезозажигалка, детский пистолет). Выводы вторичной обмотки надежно изолируют и выводят наружу корпуса, так, чтобы между их неизолированными концами был зазор 7…9 мм, В удобном месте крепят выключатель.

Если газ зажигается плохо, можно увеличить мощность разряда, для этого увеличивают емкость конденсатора С1, но не более 1,5 мкФ, если и в этом случае разряд слабый (что очень подозрительно), то емкость С1 добавляют и дальше, но при этом необходимо использовать более мощный диод VD1.

Китайская электрозажигалка схема

Китайская эелктрозажигалка довольно проста в использовании, но это не гарантирует что она долговечна. Схема китайской зажигалки, становится камнем преткновения для многих радиолюбителей, пытающихся её починить.

Мы не рекомендуем вам сильно заморачиваться по этому поводу, оно того не стоит. Хотя, само утройство китайской зажигалки весьми интересно, и может быть взято за основу для многих радиолюбительских разработак.
