Кто из нас не любит гонять в гонки. Каждый 3-ий человек на планете хоть раз ездил за рулем машины на клавиатуре. Но что если этот процесс можно довести до максимальной реальности с полной безопасностью для окружающих. В этом уроке, будут схемы, чертежи и инструкции как сделать кокпит своими руками.
Что же такое кокпит — кокпит это место для пилота. Так давайте построим такое место своими руками
Нюансы при сборке домашнего гоночного кокпита для автосимуляторов
Автомобильные гоночные симуляторы с каждым годом становятся все реалистичней и реалистичней. Ощущение такое, что через десяток-другой лет визуально будет невозможно отличить симуляцию от реальных гоночных видео, снятых на настоящих треках. Такое развитие дел не может не радовать!
Но это лишь половина пути развития симуляторов. Вторая его часть – непосредственно симуляция. Управление, технические данные гоночных болидов, переведенные в «цифру». Они также становятся все более реалистичными. Правда, почувствовать всю прелесть управляемости виртуальных машин можно лишь с использованием специального оборудования: рулей, педалей и тому подобных вспомогательных средств управления.
Телеметрия в современных симуляторах полностью повторяет математические модели реальных автомобилей и гоночных болидов

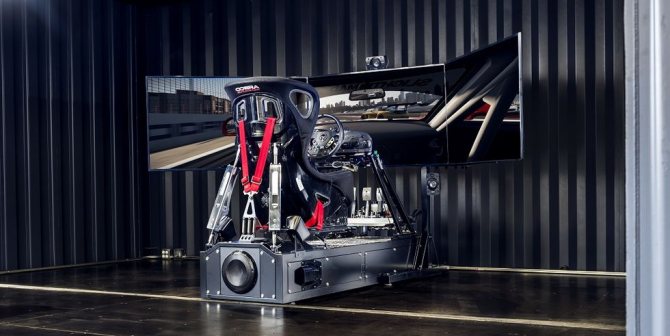

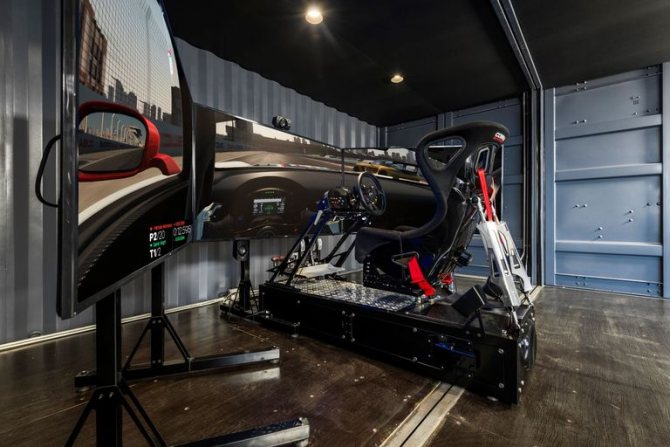

Готовые сборки виртуальных автококпитов стоят баснословно дорого!
фото: ALEX BELLUS/CXC SIMULATIONS
Можно, конечно, приобрести готовые сборки, но доступны они лишь очень обеспеченным гражданам. Например, игровой стенд CXC MOTION PRO II стоит просто безумных денег – от 57 000 $ (4 498 000 рублей по текущему курсу), и это без учета доставки и накладных расходов по налогам и сборам. Для сравнения: новенькая Toyota Supra в России обойдется от 5.5 млн рублей:
www.toyota.ru
Выбор, как нам кажется, очевиден… И он не в пользу виртуальной машины.
Самый бюджетный вариант сборки: стоимость и компоненты
Если бюджет и «прямость рук» не позволяют воспользоваться ранее показанными вариантами, всегда можно купить минимальный набор. Вот из каких вариантов его можно собрать.
Что бы вы ни соорудили, оно должно быть прочным. Хорошее колесо дает серьезную обратную связь по силе, поэтому с помощью него вы легко свернете слабые крепления.
И еще небольшая «мелочь». Полноценный кокпит занимает очень много места. В стандартной комнате стандартной квартиры он, скорее всего, будет лишним. Поэтому 10 раз подумайте, стоит ли городить огород и не будут ли на вас злиться домашние, после того как вы займете добрую четверть жилого пространства.
На базе приставок
Сколько денег вкладывать в набор, зависит от нескольких факторов:
1. Бюджет
Читайте также:
2. Желаемый опыт реалистичности
Если вы в первую очередь сосредоточены на аркадных гонках, а не на реализме и хотите уложиться в более бюджетный вариант, лучше построить установку вокруг Xbox One или Playstation 4. Стоимость консолей будет варьироваться от 18 до 35 тыс. рублей за лимитированные версии приставок. В целом базовой консоли, которая вытянет игры без потери в производительности, хватит.
Телевизор. Без него с приставкой никуда. Здесь поле для выбора огромно! На любой вкус и кошелек. Стоит задуматься о покупке телевизора с качественной матрицей – все же устройство можно будет использовать и по прямому назначению, так зачем «ломать» глаза, вглядываясь в пиксели: www.citilink.ru
фото: ALEX BELLUS/CXC SIMULATIONS
И, наконец, руль, педали, КПП, button box… Непосредственное управление, один из важнейших этапов выбора. Скупиться здесь не стоит, да и не получится этого сделать. Иначе на дешевом наборе вы не радость получите, а сплошные муки и разочарование.
Инструкция для изготовления домашнего кокпита для гонок
Картинка выше — это как раз то что у нас должно получится в итоговом вариант. Но давайте начнем. Первым делом, нам необходимо составить предварительный чертеж как будет выглядеть наш кокпит. Этот шаг обязателен так как каждое кресло, габариты человека и крепление руля, строго индивидуальны и делаются каждый для себя.
На моменте создания чертежа необходимо учесть:
- Габариты человека
- Места соединения металлических профилей
- Место установки кресла
- Место установки электрооборудования (руль, ручка коробки передач, педали)
Чертеж готов, теперь можно приступить к нарезке металлического профиля. Для этого берется болгарка и по размерам начинаем распиливать металлические профили
-
Читайте также:
Самое время крепить металлические профиля друг к другу. Для этого по чертежам мы высверливаем отверстия
Устанавливаем кресло, руль и педали
В принципе наш кокпит готов. Осталось подключить его к компьютеру, запустить need for speed и насладиться Вашим творением.
Средний ценовой диапазон рулей – максимум для консолей
Если вы можете поднять планку своего бюджета, это всегда хорошее решение для поднятия точности управления и реализма.

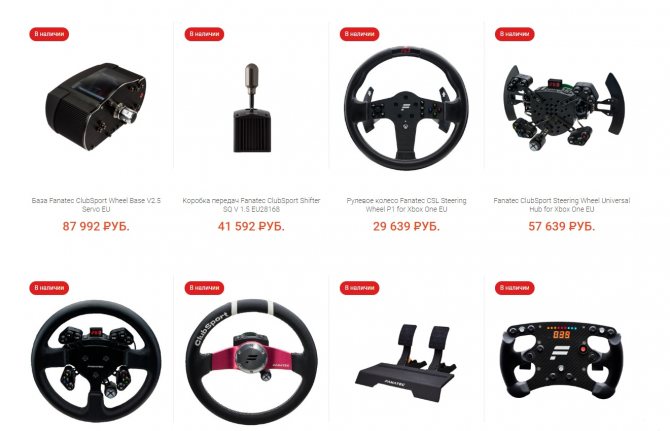

Одним из вариантов можно попробовать управление Fanatec, например Xbox One Competition Pack или CSL Elite F1 set для PS4 (правда, в России эти наборы обнаружить очень непросто, но можно поискать б/у модели).
Совет: при подборе проконсультируйтесь с форумчанами, они помогут вам советом, где, что и за какие деньги приобрести: forum.simracing.su или выберите любой другой понравившийся вам профессиональный форум.
Xbox и PS4 – это хороший способ получить адекватную, вполне реалистичную обратную связь. Главная загвоздка – в поддержке периферии, в частности, наборы под консоли имеют ограничение по педалям, их здесь будет только две. Чтобы поставить руль с тремя педалями и ручной КПП, придется раскошелиться гораздо больше.
Размеры кокпита в лодке
Перед покупкой надувной лодки важно понимать, что такое размер кокпита. В нём два показателя:
- Длина — расстояние в лодке от носа до кормы.
- Ширина — расстояние между лодочными бортами.
Кокпит может быть открытым и закрытым (например, как на яхте). Еще бывают разные варианты организации пространства, на какие-то кокпиты можно ставить дополнительное оборудование и так далее.
-
Читайте также:
Отличаются и размеры. В одном кокпите могут поместиться несколько рыбаков и багаж каждого из них, в другой лодке пространство сильно ограничено. В среднем, на кокпит ПВХ-лодки приходится пространства примерно в два раза меньше по сравнению с габаритами корпуса. Поэтому пусть вас не вводит в заблуждение длина и ширина самой лодки. Можно подумать, что 3 метра — это много. Но помните, что полезная для вас часть лодки намного меньше. При покупке всегда обращайте внимание на размеры её внутреннего пространства.
Не стоит впадать в крайности и выбирать очень длинную модель лодки и самый мощный мотор. Каждый случай индивидуален. Учитывайте и другие характеристики: вес лодки, мотора, транспортировочные габариты и т.п. Впрочем, мы всегда готовы помочь вам взвесить все ЗА и ПРОТИВ и сделать компромиссный выбор для вашего случая.
Симулятор на базе компьютера
Но если вы готовы потратить больше (50-80, 100 тыс. рублей) за набор руль-педали-КПП, здесь все же придется перейти на уровень выше – ПК.
Если вы хотите максимально точную и реалистичную отдачу и максимальный опыт с кучей настроек, придется прикупить мощный компьютер.
Шаг первый: мощный ПК с мощной видеокартой и производительным процессором. Видеокарта (GPU) в компьютерной сборке под автосимуляторы особенно важна. Вариантов по сборке комплектующих не то что сотни – тысячи! Поэтому углубляться в тему мы не будем, лишь скажем, что ценовой диапазон от 80 тыс. рублей за блок до 120-140 тыс. рублей – это сегодняшняя реальность. Если хотите играть качественно, без фризов и тупняков, придется вложиться в блок.
Шаг второй: что касается монитора… его можно вложить в максимальную цену покупки или приобрести отдельно сборку из нескольких штук:
фото: flickr.com
Шаг третий: независимо от того, какие периферийные устройства вы будете использовать, ПК предложит больше гибкости, реализма и настроек, чем консоли. Вы можете использовать вышеупомянутые рули Logitech или Fanatec, но здесь же открываются безграничные поля по покупке супердорогих, ориентированных на энтузиастов периферийных устройств. Если вы все же поедете по этому маршруту, рекомендуется приобрести рулевое колесо с базой Direct Drive.
База Direct Drive от Fanatec в основном считается лучшей из доступных форм обратной связи (руль-геймер) по силе, с быстрыми, четкими реакциями. Это происходит из-за того, что руль (непосредственно рулевое колесо) установлен на двигателе без зубчатой передачи.
Рули с прямым приводом, как правило, стоят в мире от 1 000 $ и выше. Например, за руль Fanatec Podium Racing Wheel F1 в США придется отдать 1649,95 $ или 1 371 $ за SimCube 2 Sport. И это только стоимость базы. К ней еще придется докупать рулевое колесо и блок педалей… В общем, вариант для настоящих фанатов, граничащий с фанатизмом, или симрейсеров с тугим кошельком.
Подробнее о технологии, ее преимуществах и недостатках читайте здесь:
Видео взято с YouTube-канала «Sonchyk»
Не стоит забывать про педальный узел. Он тоже важен для реализма, особенно педаль тормоза. Топовые технологичные педальные блоки используют гидравлику для имитации фактических тормозных усилий, которые ощущают гонщики F1 или Indycar например. Такие педали обойдутся чуть более чем в 1 000 $, например Heusinkveld Sim Pedals Ultimate.
Лучшие гоночные симуляторы «под руль»
Наконец, ничто из всего вышеперечисленного не будет иметь значения, если вы не используете лучшее программное обеспечение, а вернее автосимуляторы как таковые.
Для серьезно преданных энтузиастов существует только два названия игр (извините – автосимуляторов): iRacing, который известен в основном своими многопользовательскими и киберспортивными аспектами, и признанный многими фанатами сим-серии Asetto Corsa.
Как Assetto Corsa, так и Assetto Corsa Competizione известны своей невероятно детализированной физикой, моделями шин и большой подборкой модов и модификаций автомобилей. Инструменты для разработчика легко доступны, а это означает, что специалисты, подобные тем, кто работает в CXC Simulations, могут добавлять свои собственные треки, автомобили или модификации. У iRacing пока все скромнее, но преданные фанаты не отчаиваются и готовы мириться с неудобствами, возможно временными.
Если вы не собираетесь много возиться с настройками и хотите получить доступную гонку, что называется Plug&Play, стоит обратить внимание на Forza Motorsport 7, Project Cars 2 и серию игр от CodeMasters, которая включает в себя такие симы, как F1, Dirt и Grid. Все эти игры также доступны на Xbox. Гонщики PS4 не смогут поиграть в Forza, зато у них есть легендарный Gran Turismo Sport. Доступный и реалистичный вариант.
Конечно, наш материал был не для фанатов, а для начинающих геймеров. Как видите, вариантов существует немало. Есть и экстремальные по своим ценам, но есть и вполне доступные. Поэтому выбрать может каждый для себя. Главное подойти к покупке с умом и взвешенно. Тогда все получится!
Строим motion simulator из палок и синей изоленты
Обычно первый к статье про какую-то неведомую технологию выглядит так: «Вы бы перед тем как углубляться сначала рассказали что это и зачем нужно».
Итак, сия чуднАя периферия призвана при игре в автомобильные симуляторы имитировать воздействие перегрузок на игрока.
В данном случае это обеспечивается наклоном кресла по двум осям, следовательно получился симулятор движения с двумя степенями свободы. Наглядная демонстрация:
Кусочек истории
Несколько лет назад увидел в Интернетах этот ролик. Захотелось построить что-то похожее. Рассудив, что такую конструкцию я не осилю, решил сделать просто качающееся кресло.
Погуглил, оказалось Америку я не открыл и такие устройства бывают. Девайс, описанный в топике реализован по схеме racingseat, когда кресло закреплено на карданной передаче или её функциональном аналоге.
Это уже вторая попытка реализации. Первой была схема joyrider, при которой кресло вращается на двух перпендикулярных осях в идеале пересекающихся в центре масс платформы. Также я исходил из того, что денег нет.
Поэтому между хорошим, дешевым, плохим и дорогим пришлось выбирать хорошее и дешевое.
Комплектующие
Двигатель. Изучая тематические ресурсы на предмет выбора, так и не смог найти четкий ответ какой мощности двигатель нужен. В предыдущей версии я использовал двигатель от аккумуляторного шуруповерта, результат был не очень.
Обычно для таких целей используют мотор-редукторы для стеклоочистителей автомобилей. Рекомендуют использовать узлы от автомобилей с большими лобовыми окнами (большие легковушки, автобусы, грузовые автомобили), поскольку электромоторы там мощнее.
И даже несмотря на это симоводы обычно жалуются на малую мощность. Оценив бюджет я решил забить на рекомендации, смириться с малой мощностью и сделать дешево и сердито — прикупил два мотор-редуктора от Ланоса по $20 каждый. Двигатель маркирован как 30Ваттный.
Я полагал пластиковая ведомая шестерня редуктора проживет недолго. К счастью я ошибся, спустя пол года использования не появилось даже люфта. Могу сказать, что по ощущениям мощности этих двигателей вполне достаточно. При желании можно поднять напряжение питания и получить еще немного динамики.
Карданная передача использована от карданного вала ВАЗ-2101. ~$20 Блок питания 12В 350Вт заказан в Китае, поскольку в ATX’овом блоке питания чуть меньшей мощности срабатывала защита даже при работе одного двигателя. Думаю эту защиту при желании можно легко отключить, но не стал заморачиваться.
Китайский же тянет оба двигателя не напрягаясь. ~$30 Шарниры ball joint – шарниры, передающие усилие мотор-редукторов на кресло. Не знаю как этот шарнир называется по-русски. Возможно шаровой шарнир. Первая мысль была использовать рулевые наконечники от автомобиля.
