Простейший блок питания на 12 вольт своими руками. как самому быстро спаять бп на 12 в

Блок питания

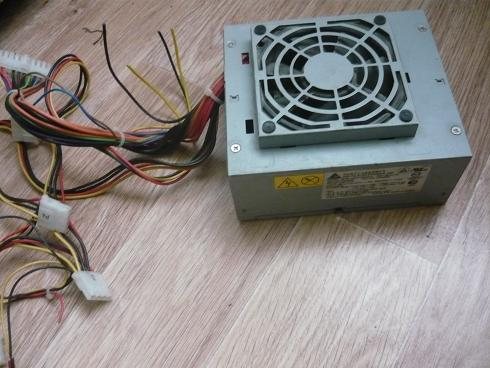

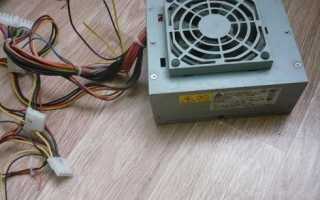

Это один из первых представителей компьютерных АТХ блоков питания.

Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет снять токи 10-20 ампер. Хочется развеять небольшой миф — запихать блок в корпус батареи шуруповерта не получится, уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном, металлическом корпусе. Недостаток родного корпуса — чувствительность к пыли, а ведь даже самый маленький ремонт — это много пыли.

Довольно слабенький блок, по шине +12В нагрузка всего 10 А. По возможности, лучше выбирать блоки с более мощной двенадцативольтовой шиной.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

• Простой импульсный блок питания своими руками

Транзисторы Дарлингтона типа TIP2955

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Подключение одного составного транзистора Дарлингтона

Внимание! Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути. В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах.

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь.

Изготовление своего первого источника питания довольно интересное и запоминающееся событие. Поэтому важным критерием здесь является простота схемы, чтобы после сборки она сразу заработала без каких-либо дополнительных настроек и подстроек.

Следует заметить, что практически каждое электронное, электрическое устройство или прибор нуждаются в питании. Отличие состоит лишь в основных параметрах – величина напряжения и тока, произведение которых дают мощность.

Изготовить блок питания своими руками – это очень хороший первый опыт для начинающих электронщиков, поскольку позволяет прочувствовать (не на себе) различные величины токов, протекающих в устройствах.

Современный рынок источников питания разделен на две категории: трансформаторные и безтрансформаторные. Первые достаточно просты в изготовлении для начинающих радиолюбителей. Второе неоспоримое преимущество – это сравнительно низкий уровень электромагнитных излучений, а соответственно и помех. Существенным недостатком по современным меркам является значительная масса и габариты, вызванные наличием трансформатором – самого тяжелого и громоздкого элемента в схеме.

Безтрансформаторные блоки питания лишены последнего недостатка ввиду отсутствия трансформатора. Вернее он там есть, но не в классическом представлении, а работает с напряжением высокой частоты, что позволяет снизить число витков и размеры магнитопровода. В результате снижаются вцелом габариты трансформатора. Высокая частота формируется полупроводниковыми ключами, в процессе из включения и выключения по заданному алгоритму. Вследствие этого возникают сильные электромагнитные помехи, поэтому такие источник подлежат обязательному экранированию.

• Как рассчитать емкость гасящего конденсатора простого блока питания

Мы будем собирать трансформаторный блок питания, который никогда не утратит своей актуальности, поскольку и поныне используется в аудиотехнике высокого класса, благодаря минимальному уровню создаваемых помех, что очень важно для получения качественного звука.

Сборка фильтрационных блоков

Перед тем, как подключить блок питания 12 вольт, рекомендуется установить специальные фильтры, которые помогут работе подключённых к устройству бытовых приборов. Чтобы подпитывалась бытовая техника, обычно применяется LC-цепочка. Там, где выходит из устройства выпрямитель со значением плюс, необходимо подключение дросселя. Через него должно осуществляться прохождение электрического тока.

Соединение второго вывода идёт к общему электрическому проводу со значением минус. Электролитический конденсатор способствует стабилизации электрического тока. Как же это происходит? Этот вопрос мы рассмотрим немного подробнее.

Параметры блока питания

Самые главные параметры любого блока питания – это выходное напряжение и ток. Зависят их значения от одного – от используемого провода во вторичной обмотке трансформатора. О том, как провести выбор его, будет рассказано немного ниже. Для себя вы должны заранее решить, для каких целей планируется использовать блок питания 12 Вольт. Если необходимо запитывать маломощную аппаратуру – навигаторы, светодиоды, и прочее, то вполне достаточно на выходе 2-3 Ампер. И то этого будет много.

Но если вы планируете с его помощью осуществлять более серьезные действия – например, заряжать аккумуляторную батарею автомобиля, то потребуется на выходе 6-8 Ампер. Ток зарядки должен быть в десять раз меньше емкости АКБ – это требование обязательно учитывается. Если же возникает необходимость в подключении приборов, напряжение питания которых существенно отличается от 12 Вольт, то разумнее установить регулировку.

Советы по эксплуатации сетевого шуруповерта

Эксперты рекомендуют следовать определенным правилам всем, кто решился на реконструкцию шуруповерта и конструирование блока питания 12В для шуруповерта своими руками. Инструкция по модернизации инструмента включает такие советы:

1. Сетевой шуруповерт можно эксплуатировать сколько угодно и не беспокоиться о том, что батарея разрядится. Однако такому инструменту необходим отдых. Потому делайте пятиминутные перерывы во избежание перегрева или перегрузки инструмента.
2. Работая с шуруповертом, не забывайте крепить провод в области локтя. Так эксплуатировать прибор будет удобнее, а шнур не будет мешать при ввинчивании шурупов.
3. Проводите систематическую очистку блока питания шуруповерта от скоплений пыли и грязевых отложений.
4. Новый аккумулятор предусмотрен заземлением.
5. Не применяйте для подключения к сети больше одного удлинителя.
6. Такой прибор не рекомендуется для использования в высотных работах (от двух метров).

Придерживаясь вышеописанных рекомендаций, вы сможете эксплуатировать шуруповерт дольше и продлить его рабочее состояние, надолго отложив покупку нового инструмента.

Теперь вы знаете, какой блок питания нужен для шуруповерта 12В, и какие материалы использовать для того, чтобы сделать такую конструкцию самостоятельно в домашних условиях. Нет необходимости заменять старый шуруповерт на новый. Радикальное решение стоит принимать, только если агрегат полностью вышел из строя, а «сдохший» аккумулятор — не проблема для умельца. Достаточно лишь иметь понятие о радиотехнике и вооружиться паяльником. Тогда и справиться с поставленной задачей будет проще.

Пробные тесты

Прежде, чем приниматься за сооружение рабочей конструкции, следует протестировать все на «коленках», убедиться в стабильности работы шуруповерта под нагрузкой и отсутствии сильных перегревов в блоке питания.

Берем компьютерный блок питания и проверяем его: включаем в сеть, в выходном пучке проводов находим зеленый (говорят он может быть другого цвета, но мне всегда попадались зеленые) и замыкаем его перемычкой на любой из черных (все черные провода на выходе — общий вывод, в нашем случае он минус). Блок должен включиться, между черными и желтыми проводами появится напряжение 12 вольт. Проверить это можно мультиметром или подключив к названным выводам любой компьютерный кулер.

Если все в порядке и блок выдает около 12 вольт на желтом(+) и черном(-) выводах, продолжаем. Если же напряжение на выходе отсутствует — ищем другой блок или ремонтируем этот, эта отдельная тема будет описана отдельно.

Отрезаем штекер от выхода блока и берем по 3-4 желтых и черных проводов, идущих из блока и соединяем их параллельно. Отрезая штекер, не забудьте о зеленом пусковом проводнике, он должен быть замкнут на черный. Мы получили источник 12 В с приличной нагрузочной способностью по току в 10-20 А, токи зависят от модели и мощности блока.

Теперь нужно подцепить наши 12 В к клеммам шуруповерта без батареи, полярность подключения смотрим по батарее. Ну и проверяем шуруповерт — на холостом ходу, потом притормаживая рукой. На этом этапе я столкнулся с проблемой: при полном нажатии кнопки шуруповерт работает, при медленном, плавном нажатии кнопки шуруповерта блок питания уходит в защиту. Для сброса защиты необходимо отключать блок от сети и включать заново. Совсем не пойдет, нужно как-то исправлять такую нестабильность.

Я вытащил плату блока из корпуса и подцепил дополнительно мультиметр, для постоянного контроля напряжения

На мой взгляд, такое явление может возникать из-за того, что блоком питания и кнопкой шуруповерта управляют ШИМ-контроллеры, из-за помех по проводам питания, контроллеры как-то мешают друг другу. Пробуем решить эту проблему использованием импровизированного LC-фильтра.

Я собрал фильтр за 5 минут из того что было под рукой: 3 электролитических конденсатора по 1000 мкф на 16 вольт, неполярного конденсатора менее 1 мкф и намотал 20 витков медного провода диаметром 2 мм на ферритовое колечко от другого блока. Вот его схема:

А вот так он выглядит. Это чисто пробная версия, в дальнейшем эта конструкция перенесется в корпус батареи шуруповерта и будет выполнена аккуратнее.

Проверяем всю конструкцию: блок не уходит в защиту при любых положениях кнопки, великолепно! Теперь можно попробовать закрутить несколько саморезов — все пучечком. Чувствуется, что шуруповерт сможет закрутить и более крупные саморезы.

Ну чтож, теперь нужно убрать все сопли и кучи проводов, вытащить из корпуса батареи «сдохшие банки», заменив их на LC-фильтр и уже потестировать шуруповерт в более реальных условиях.

Простой БП своими руками

Вот и собрано очередное устройство, теперь встаёт вопрос от чего его питать? Батарейки? Аккумуляторы? Нет! Блок питания, о нём и пойдёт речь.

Схема его очень проста и надёжна, она имеет защиту от КЗ, плавную регулировку выходного напряжения. На диодном мосте и конденсаторе C2 собран выпрямитель, цепь C1 VD1 R3 стабилизатор опорного напряжения, цепь R4 VT1 VT2 усилитель тока для силового транзистора VT3, защита собрана на транзисторе VT4 и R2, резистором R1 выполняется регулировка.

Трансформатор я брал из старого зарядного от шуруповерта , на выходе я получил 16В 2А Что касается диодного моста (минимум на 3 ампера), брал его из старого блока ATX также как и электролиты, стабилитрон, резисторы.

Стабилитрон использовал на 13В, но подойдёт и советский Д814Д. Транзисторы были взяты из старого советского телевизора, транзисторы VT2, VT3 можно заменить на один составной например КТ827.

Резистор R2 проволочный мощностью 7 Ватт и R1 (переменный) я брал нихромовый, для регулировки без скачков, но в его отсутствии можно поставить обычный.

Состоит из двух частей: на первой собран стабилизатор и защита и, а на второй силовая часть. Все детали монтируются на основной плате (кроме силовых транзисторов), на вторую плату припаяны транзисторы VT2, VT3 их крепим на радиатор с использованием термопасты, корпуса (коллекторы) изолировать ненужно .Схема повторялась много раз в настройке не нуждается. Фотографии двух блоков приведены ниже С большим радиатором 2А и маленьким 0,6А.

Индикация Вольтметр: для него нам нужен резистор на 10к и переменный на 4,7к и индикатор я брал м68501 но можно и другой. Из резисторов соберём делитель резистор на 10к не даст головке сгореть, а резистором на 4,7к выставим максимальное отклонение стрелки.

После того как делитель собран и индикация работает нужно от градуировать его , для этого вскрываем индикатор и наклеиваем на старую шкалу чистую бумагу и вырезаем по контуру, удобнее всего обрезать бумагу лезвием.

Когда все приклеено и высохло, подключаем мультиметр параллельно нашему индикатору, и всё это к блоку питания, отмечаем 0 и увеличиваем напряжение до вольта отмечаем и т.д.

Амперметр: для него берём резистор на 0,27 ома !!! и переменный на 50к, схема подключения ниже, резистором на 50к выставим максимальное отклонение стрелки.

Градуировка такая-же только изменяется подключение см ниже в качестве нагрузки идеально подходит галогеновая лампочка на 12 в.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1	Биполярный транзистор	КТ315Б	1	Поиск в магазине Отрон	В блокнот
VT2, VT4	Биполярный транзистор	КТ815Б	2	Поиск в магазине Отрон	В блокнот
VT3	Биполярный транзистор	КТ805БМ	1	Поиск в магазине Отрон	В блокнот
VD1	Стабилитрон	Д814Д	1	Поиск в магазине Отрон	В блокнот
VDS1	Диодный мост	1	Поиск в магазине Отрон	В блокнот
C1	Электролитический конденсатор	100мкФ 25В	1	Поиск в магазине Отрон	В блокнот
C2, C4	Электролитический конденсатор	2200мкФ 25В	2	Поиск в магазине Отрон	В блокнот
R2	Резистор	0.45 Ом	1	Поиск в магазине Отрон	В блокнот
R3	Резистор	1 кОм	1	Поиск в магазине Отрон	В блокнот
R4	Резистор	100 Ом	1	Поиск в магазине Отрон	В блокнот
Tr1	Трансформатор	1	Поиск в магазине Отрон	В блокнот
F1, F2	Предохранитель	2	Поиск в магазине Отрон	В блокнот
Добавить все

Прикрепленные файлы:

• 5-225.lay (24 Кб)

Теги:

• Блок питания
• Sprint-Layout

Сборка устройства

Подготовьте заранее все необходимые детали: микросхемы, трансформаторы, диодный мост, дроссель, блок защиты, конденсаторный фильтр, стабилизатор напряжения.

Обычно обмотка трансформаторов выдерживает напряжение до 250 Вт. Если делать вторичную обмотку – проводит напряжение до 50 Вт. Обмотку можно приобрести в специальном магазине либо снять со старого электроприбора.

Для того, чтобы сделать огромное количество электрических дорожек понадобится микросхема с маркировкой PDIP-8.

Чтобы получит диодный мост, понадобится четыре диода 0,2х0,5 мм. Блок защиты можно сделать из предохранителей (понадобится два) марки FU2.

Для подключения всех запчастей, пользуйтесь специальной схемой и инструкцией, на которой все предельно доступно описывается.

Зачастую после сухих схем может быть фото самодельных устройств, где наглядно показана конструкция. Дополнительно можно найти и схемы, как отремонтировать блок питания, в случае если он сломался.

Схема блока питания

Схема блока питания в классическом исполнении включает: сетевой трансформатор, диодный мост, конденсаторный фильтр, стабилизатор и светодиод. Последний выполняет роль индикатора и подключается через токоограничивающий резистор.

Поскольку в данной схеме лимитирующим по тока элементов является стабилизатор LM7805 (допустимое значение 1 А), то все остальные компоненты должны быть рассчитаны на ток не менее 1 А. Поэтому и вторичная обмотка трансформатора выбирается на ток от одного ампера. Напряжение ее должно быть не ниже стабилизированного значения. А по хорошему его следует выбирать из таких соображений, что после выпрямления и сглаживания U должно быть на 2 – 3 В выше, чем стабилизированное, т.е. на вход стабилизатора следует подавать на пару вольт больше его выходного значения. Иначе он будет работать некорректно. Например, для LM7805 входное U = 7 – 8 В; для LM7805 → 15 В. Однако следует учитывать, что при слишком завышенном значении U, микросхема будет сильно нагреваться, поскольку «лишнее» напряжение гасится на ее внутреннем сопротивлении.

Диодный мост можно сделать из диодов типа 1N4007, или взять готовый на ток не менее 1 А.

Сглаживающий конденсатор C1 должен иметь большую емкость 100 – 1000 мкФ и U = 16 В.

Конденсаторы C2 и C3 предназначены для сглаживания высокочастотных пульсаций, которые возникают при работе LM7805. Они устанавливаются для большей надежности и носят рекомендательный характер от производителей стабилизаторов подобных типов. Без таких конденсаторов схема также нормально работает, но поскольку они практически ничего не стоят, то лучше их поставить.

Стабилизатор напряжения LM7805, LM7809, LM7812

Вы наверное замечали, что величина напряжения в розетке не равна 220 В, а изменяется в некоторых пределах. Особенно это ощутимо при подключении мощной нагрузки. Если не применять специальных мер, то оно и на выходе блока питания будет изменяться в пропорциональном диапазоне. Однако такие колебания крайне не желательны, а иногда и недопустимы для многих электронных элементов. Поэтому напряжение после конденсаторного фильтра подлежит обязательной стабилизации. В зависимости от параметров питаемого устройства применяются два варианта стабилизации. В первом случае используются стабилитрон, а во втором – интегральный стабилизатор напряжения. Рассмотрим применение последнего.

В радиолюбительской практике широкое применение получили стабилизаторы напряжения серии LM78xx и LM79xx. Две буквы указывают на производителя. Поэтому вместо LM могут быть и другие буквы, например CM. Маркировка состоит из четырех цифр. Первые две – 78 или 79 означают соответственно положительно или отрицательное напряжение. Две последние цифры, в данном случае вместо них два икса: хх, обозначают величину выходного U. Например, если на позиции двух иксов будет 12, то данный стабилизатор выдает 12 В; 08 – 8 В и т.д.

Для примера расшифруем следующие маркировки:

LM7805 → 5 В, положительное напряжение

LM7912 → 12 В, отрицательное U

Интегральные стабилизаторы имеют три вывода: вход, общий и выход; рассчитаны на ток 1А.

Если выходное U значительно превышает входное и при этом потребляется предельный ток 1 А, то стабилизатор сильно нагревается, поэтому его следует устанавливать на радиатор. Конструкция корпуса предусматривает такую возможность.

Если ток нагрузки гораздо ниже предельного, то можно и не устанавливать радиатор.

Регулировка напряжения 0-12 Вольт

Для большей универсальности прибора стоит воспользоваться несложной схемой, которую можно соорудить за несколько минут. Такое можно воплотить при помощи ранее упомянутой сборки LM317. Только отличие от схемы включения в режиме стабилизации будет небольшое. В разрыв провода, который идет на минус, включается переменный резистор 5 кОм. Между выходом сборки и переменным резистором включено сопротивление около 220 Ом. А между входом и выходом стабилизатора защита от обратного напряжения – полупроводниковый диод. Таким образом, блок питания 12 Вольт, своими руками собранный, превращается в многофункциональное устройство. Теперь остается только произвести сборку его и градуировку шкалы. А можно и вовсе на выходе поставить электронный вольтметр, по которому и смотреть текущее значение напряжения.

Процесс регулирования

Обычно принято использовать регулируемые блоки питания. Необходимо при установке стабилизатора смонтировать специальный провод, к которому следует подключить переменный резистор.

Регулятор позволяет стабилизировать показатели тока до оптимальных значений, предотвращает перегорание механизма. Для усиления безопасности собранного агрегата можно устанавливать электронный вольтметр на выходе из системы, который поможет отслеживать показатели текущего в системе напряжения.

Собрать блок питания на 12 Вольт не представляет сложности даже человеку с минимальными знаниями в области сборки каких-либо устройств. Для этого можно воспользоваться пошаговой инструкцией с фото на каждом из этапов. Имея необходимые детали и пошаговую инструкцию, можно собрать любой механизм.

При подключении к электроприборам необходимо проконсультироваться с мастером-электриком, который просмотрит правильность сборки, что предотвратит проблемы с работой приспособления.

Изготовление выпрямителя

Что такое выпрямитель и для чего он нужен? Это устройство на полупроводниковых диодах, которое является преобразователем. С его помощью переменный ток превращается в постоянный. Для анализа работы выпрямительного каскада нагляднее использовать осциллограф. Если на перед диодами вы увидите синусоиду, то после них окажется практически ровная линия. Но мелкие куски от синусоиды все равно останутся. От них избавитесь после.

К выбору диодов стоит отнестись с максимальной серьезностью. Если блок питания на 12 Вольт будет использоваться в качестве зарядчика аккумулятора, то потребуется использовать элементы, у которых величина обратного тока до 10 Ампер. Если же намерены осуществлять питание слаботочных потребителей, то вполне достаточно окажется мостовой сборки. Вот тут стоит остановиться. Предпочтение стоит отдавать схеме выпрямителя, собранного по типу мост – из четырех диодов. Если применить на одном полупроводнике (однополупериодная схема), то КПД блока питания уменьшается практически вдвое.

Составляющие части устройства

Собираемый нами сегодня механизм состоит из трёх частей:

понижающего трансформатора, являющегося наиболее важной и неотъемлемой частью; конденсатора, с помощью которого стабилизируется текущее напряжение до оптимальных показаний; диодов, которые необходимы для сборки диодного моста своими руками.

Каждая из частей очень важна. Если в какой-либо из них допустить ошибку при сборке, то это приведёт к тому, что неправильно будет работать собранный агрегат и подключённый к системе бытовой электрический прибор. А также собранный аппарат может вообще не включиться. Рассмотрим каждый из компонентов механизма более подробно.

Сборка рабочей конструкции

Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр. Теперь, если у меня появится каким-то образом исправная батарея — ее всегда можно будет поставить на шуруповерт, а блок питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для другого обзора.

Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное значение.

Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру 20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.

У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких медных провода и соединил через клемник со шнуром к шурику.

На этом мы закончим данный обзор, желаемого мы добились — шуруповерт отлично работает от компьютерного блока питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей — тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом корпусе.

⇡#Общая схема блока питания стандарта ATX

БП настольного компьютера представляет собой импульсный источник питания, на вход которого подается напряжение бытовой электросети с параметрами 110/230 В, 50-60 Гц, а на выходе есть ряд линий постоянного тока, основные из которых имеют номинал 12, 5 и 3,3 В. Помимо этого, БП обеспечивает напряжение -12 В, а когда-то еще и напряжение -5 В, необходимое для шины ISA. Но последнее в какой-то момент было исключено из стандарта ATX в связи с прекращением поддержки самой ISA.

Блок-схема импульсного БП

На упрощенной схеме стандартного импульсного БП, представленной выше, можно выделить четыре основных этапа. В таком же порядке мы рассматриваем компоненты блоков питания в обзорах, а именно:

1. фильтр ЭМП – электромагнитных помех (RFI filter);
2. первичная цепь – входной выпрямитель (rectifier), ключевые транзисторы (switcher), создающие переменный ток высокой частоты на первичной обмотке трансформатора;
3. основной трансформатор;
4. вторичная цепь – выпрямители тока со вторичной обмотки трансформатора (rectifiers), сглаживающие фильтры на выходе (filtering).

Внутреннее устройство БП (AeroCool KCAS-650M)

Полная схема простого блока питания стандарта ATX

Выбор трансформатора

Преобразующее напряжение приспособление является одним из главных трансформаторных компонентов. Здесь переменное 220-вольтовое напряжение преобразуется в подобное себе, но немного с пониженной амплитудой.

Обычный понижающий прибор, необходимый для уменьшения вольтажа с привычного 220-вольтового до 12-вольтового, можно использовать в качестве машины трансформаторного типа.

Оптимально брать для прибора конденсатор 470 мкФ ёмкости с 25-вольтовым напряжением. Почему это будет оптимальным вариантом? Это связано с тем, что, когда напряжение выходит из агрегата, то оно становится выше стандартного с вольтажем в 12В. Когда механизм начинает работать, то напряжение возвращается к стандартным показателям (12 В).

Как сделать блок питания?

У начинающего радиолюбителя когда-нибудь возникнет вопрос: как сделать простой блок питания самостоятельно в домашних условиях.

Перво-наперво необходимо определить, какой именно блок питания нужен и для каких точно целей. Блоки питания могут использоваться в разных сферах многими домашними мастерами.

Для того, чтобы сделать самостоятельно блок питания, необходимо разобраться с тем, как он устроен и как работает. Это поможет в дальнейшем осуществлять небольшой ремонт устройства при необходимости.

Определяем, какой именно блок нужен – регулируемый либо нет. Заранее, перед выполнением работ, необходимо найти все инструкции и схемы блоков питания, которые помогут сделать нужный вам прибор.

Регулируемый – это прибор, у которого можно изменить выходное напряжение (допускается изменение в пределах от 3 до 12 вольт). Например, если мы хотим получить 7 или 10 вольт – нам нужно будет всего лишь повернуть ручку регулятора.

Нерегулируемый прибор – имеет фиксированное выходное напряжение, которое нельзя изменить. К примеру, блок питания «Электроника» Д2-27 нельзя регулировать, и он выдает на выходе всегда 12 вольт.

Самые интересные для радиолюбителей являются регулируемые блоки питания. Они позволяют запитать достаточно много устройств (самодельных либо промышленных), которым понадобится разное напряжение питания.

Фото самодельного блока питания можно найти в журналах для радиолюбителей либо в интернете.

Как выбрать трансформатор

Первый элемент – это преобразователь напряжения. Трансформатор способствует преобразованию переменного напряжения 220 Вольт в такое же по амплитуде, только со значением, намного меньше. По крайней мере, вам нужно меньшее значение. Для мощных блоков питания за основу можно взять трансформатор типа ТС-270. У него высокая мощность, даже имеются 4 обмотки, которые выдают по 6,3 Вольт каждая. Они использовались для питания накала радиоламп. Без особого труда из него можно сделать блок питания 12 Вольт 12 Ампер, который сможет даже АКБ автомобиля заряжать.

Но если вас полностью не устраивают его обмотки, то можно вторичные все убрать, оставить только сетевую. И провести намотку провода. Проблема в том, как посчитать необходимое количество витков. Для этого можно воспользоваться простой схемой вычисления – посчитайте, сколько витков содержит вторичная обмотка, которая выдает 6,3 Вольт. Теперь просто разделите 6,3 на число витков. И вы получите величину напряжения, которое можно снять с одного витка провода. Осталось только высчитать, сколько нужно намотать витков, чтобы на выходе получить 12,5-13 Вольт. Будет даже лучше, если на выходе окажется на 1-2 Вольт напряжение выше требуемого.

⇡#«Игровым ПК не нужны блоки на 1 кВт» — комментаторы под статьями на 3DNews.ru

Подобные комментарии часто приходится видеть, когда речь заходит об игровом ПК. В абсолютном большинстве случаев — и мы это выяснили на практике — так оно и есть. Однако в 2021 году есть система, которая способна поразить своим энергопотреблением.

Речь, конечно же, идет об экстремальной сборке в ее, так сказать, максимально боевой форме. Не так давно на нашем сайте вышла статья «На что способен самый быстрый игровой ПК 2021 года. Тестируем систему с двумя GeForce RTX 2080 Ti в 8K-разрешении» — в ней мы подробно рассказали о производительности пары самых быстрых GeForce-видеокарт в 4K- и 8K-разрешении. Система быстрая, но комплектующие подобраны таким образом, что ее очень просто сделать еще быстрее. К тому же выяснилось, что разгон Core i9-9900K до 5,2 ГГц оказывается совершенно не лишним занятием в случае с SLI-массивом GeForce RTX 2080 Ti и играми в Ultra HD. Только вот на пике, как мы видим, такая разогнанная конфигурация потребляет больше 800 Вт. Следовательно, для такой системы в таких условиях киловаттный блок питания точно не окажется лишним.

Какой ток потребляет шуруповерт

Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее, не позволяет понять какой ток потребляет шуруповерт в рабочем режиме

. Максимум, что может указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна непосредственно в силе крутящего момента.

Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это 12 вольт. Итак, если производитель указал мощность например 200 ватт — 200:12=16,6 А — такой ток потребляет шуруповерт в рабочем режиме.

Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все 12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ различных форумов и собственного опыта показали — для работы шуруповерта зачастую достаточно тока в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно, что броски тока при полном торможении вала могут превышать 30 А.

Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это среднестатистические цифры, применимые к большинству шуруповертов.

Блок фильтров

Теперь, когда на выходе имеется постоянное напряжение, то необходимо, чтобы схема блока питания на 12 Вольт была немного усовершенствована. Для этой цели нужно использовать фильтры. Для питания бытовой техники достаточно применить LC-цепочку. О ней стоит рассказать более подробно. К плюсовому выходу выпрямительного каскада подключается индуктивность – дроссель. Ток должен проходить через него, это первая ступень фильтрации. Далее идет вторая – электролитический конденсатор с большой емкостью (несколько тысяч микрофарад).

После дросселя к плюсу подключается электролитический конденсатор. Второй его вывод соединяется с общим проводом (минусом). Суть работы электролитического конденсатора в том, что он позволяет избавиться от всей переменной составляющей тока. Помните, на выходе выпрямителя оставались небольшие кусочки синусоиды? Вот, именно от нее нужно избавиться, иначе блок питания 12 Вольт 12 Ампер будет создавать помеху для устройства, подключаемого к нему. Например, магнитола или радиоприемник будет издавать сильный гул.

Основные элементы и принцип действия блоков питания

Главной частью является понижающий трансформатор, причем при отсутствии его с необходимыми параметрами, то вторичная обмотка перематывается вручную и получается необходимое выходное напряжение. Посредством трансформатора происходит уменьшение напряжения сети 220 вольт до 12, идущих дальше к потребителю.

Принципиальной разницы между штатными устройствами и с перемотанной вторичной обмоткой нет, главное – правильно рассчитать сечение провода и количество его витков на обмотке.

Далее ток идет на выпрямитель. Состоит из полупроводников, например, диодов. Диодный мост, в разных схемах, может состоять из одного, двух или четырех диодов. После выпрямителя ток поступает на конденсатор, также в схеме для выдачи стабильного напряжения желательно включение стабилитрона с соответствующими характеристиками.

Основные этапы изготовления импульсного блока питания 12 В своими руками

Работу по изготовлению БП можно разбить на несколько этапов: подготовительный, монтаж и проверка работоспособности. В данной статье рассмотрим изготовление блока питания по схеме, приведённой на рисунке № 10.

Подготовительный этап

В этот период рассчитывается мощность. Она должна быть достаточной для его использования с нагрузкой, планируемой к подключению. Выбирается вид и схема БП (см. рисунок № 10), после чего приобретаются необходимые комплектующие. В рассматриваемом случае это:

• PTC термистор;
• два конденсатора из расчёта 1 мкФ на 1 Вт мощности;
• диодный мост (диоды должны соответствовать по напряжению и току);
• драйвера − IR2152 (IR2153, IR2153D);
• полевые транзисторы − IRF740, IRF840;
• трансформатор (можно использовать б/у от ПК);
• диоды, устанавливаемые на выходе, серии HER.

Монтаж блока питания

Пошаговая инструкция по изготовлению импульсного БП по выше приведённой схеме выглядит следующим образом:

Скриншот	Выполняемая операция
Рисуется схема печатной платы (обозначена стрелкой).
Печатная плата изготавливается, для этого: используется фольгированный диэлектрик; составленный ранее рисунок переносится на заготовку платы; выполняется протравка; засверливаются отверстия, служащие креплением для элементов схемы.
Выполняется установка диодов и термистора.
Устанавливаются конденсаторы.
Устанавливаются драйвера.
Устанавливается трансформатор.
Монтируются диоды «на выходе».
Все элементы, установленные на плате, пропаиваются.
Электрическая схема готова.
Изготавливается корпус.
Монтажная плата помещается в корпус и закрепляется в нём.

Проверка работоспособности

Когда БП собран, необходимо его проверить, для этого:

• к выходу блока питания подключается нагрузка;
• БП включается в электрическую сеть.

В случае если подключённая нагрузка работает нормально: LED-светильники излучают свет, гаджеты и инструмент заряжаются, а прочая техника работает – значит, монтаж выполнен успешно. Ещё один способ изготовления блока питания − это размещение всех элементов устройства на ДИН-рейке.

Дин-рейка – это металлическая профилированная полоса, предназначенная для крепления электрических приборов и элементов электрических схем.

При использовании ДИН-рейки отпадает потребность в изготовлении монтажной платы, однако конструкция получается более объёмная, т.к. соединение между элементами схемы приходится выполнять при помощи соединительных проводов.

Батарея или блок питания от компьютерной техники

Устройство, поддерживающее заряд ПК или ноутбука, вполне сгодится для выполнения поставленной цели. Процесс внедрения блока питания в шуруповерт выглядит следующим образом:

Корпус шуруповерта полностью разбирают. Убирают старый источник питания, а провода распаивают. Проводку нового блока подключают к проводке старого, питающей прошлый аккумулятор

При проведении такой операции важно соблюдать полярность! Включают шуруповерт и проверяют на предмет работоспособности. Если все провода подсоединены правильно, то машинка заработает. В корпусе устройства предусмотрено отверстие, куда легко помещается штекер с разъемом для подзарядки

Модернизировав шуруповерт таким способом, вы получаете усовершенствованное устройство, которое теперь в процессе работы еще и подзаряжается как ноутбук от сети в 220V. Новый источник питания монтируют внутрь шуруповерта, закрепляя его клеем. Остальные корпусные элементы возвращают на место и скручивают изделие, придавая ему первоначальный вид.

Вот и все! Теперь вы знаете, как из аккумуляторного шуруповерта сделать сетевой.

Расчёт мощности блока питания на 12 V

Мощность БП является одной из главных технических характеристик, определяющих возможность подключения к нему той или иной нагрузки. Мощность поэтому может быть рассчитана разными способами:

Для светодиодных лент.

В этом случае расчёт выполняется следующим образом:

• за основу берётся мощность в 1 метра LED-ленты, указываемая производителем на упаковке;
• определяется её длина;
• эти значения перемножаются, и полученное выражение увеличивается на 30%.

Увеличение на 30% обеспечивает необходимый запас мощности. Этот расчёт можно выразить следующей формулой:

Pблока = Pуд × Lленты × Kзапаса, где:

Pблока– электрическая мощность блока питания;

Pуд − электрическая мощность 1 метра светодиодной ленты;

Lленты – длина ленты;

Kзапаса — коэффициент запаса мощности.

Для персонального компьютера.

При необходимости определить мощность БП персонального компьютера следует знать мощности всех элементов устройств, входящих в его комплект. Это непростая задача, поэтому существуют специальные программы и онлайн-калькуляторы, служащие для выполнения такого расчёта. Вот некоторые из них:

• OuterVision® – калькулятор, ссылка для скачивания: https://outervision.com/power-supply-calculator
• , калькулятор питания − ссылка для скачивания: https://www.enermax.outervision.com/index.jsp
• MSI – калькулятор источника питания, ссылка для скачивания: https://ru.msi.com/power-supply-calculator
• KSA Power Supply Calculator WorkStation – ссылка для скачивания: https://ksa-soft.ru/soft/10-ksa-power-supply-calculator-workstation.html

Для зарядки электрического инструмента и электронных гаджетов.

Когда необходимо определить мощность БП для зарядки шуруповёрта, смартфона или иного электронного устройства, необходимо знать их электрическую мощность и учесть коэффициент запаса. Это можно отразить следующей формулой:

Pблока = Pустройства × Kзапаса

⇡#Какая мощность необходима современным игровым ПК

Еще раз отмечу: эта статья в определенной степени привязана к рубрике «Компьютер месяца». Поэтому если вы заскочили к нам на огонек впервые, то я рекомендую ознакомиться хотя бы с августовским выпуском. В каждом «Компьютере месяца» рассматриваются шесть сборок — преимущественно игровых. Похожие системы я использовал и для этой статьи. Давайте знакомиться:

• Связка Ryzen 5 1600 + Radeon RX 570 + 16 Гбайт ОЗУ — это аналог стартовой сборки (35 000-37 000 рублей за системный блок без учета стоимости ПО).
• Связка Ryzen 5 2600X + GeForce GTX 1660 + 16 Гбайт ОЗУ — это аналог базовой сборки (50 000-55 000 рублей).
• Связка Core i5-9500F + GeForce RTX 2060 + 16 Гбайт ОЗУ — это аналог оптимальной сборки (70 000-75 000 рублей).
• Связка Core i5-9600K + GeForce RTX 2060 + 16 Гбайт ОЗУ — еще один вариант оптимальной сборки.
• Связка Ryzen 7 2700X + GeForce RTX 2070 + 16 Гбайт ОЗУ — это аналог продвинутой сборки (100 000 рублей).
• Связка Ryzen 7 2700X + Radeon VII + 32 Гбайт ОЗУ — это аналог максимальной сборки (130 000-140 000 рублей).
• Связка Core i7-9700K + Radeon VII + 32 Гбайт ОЗУ — еще один вариант максимальной сборки.
• Связка Core i9-9900K + GeForce RTX 2080 Ti + 32 Гбайт ОЗУ — это аналог экстремальной сборки (220 000-235 000 рублей).

К сожалению, достать процессоры Ryzen 3000 на момент проведения всех тестов мне не удалось, но полученные результаты от этого не станут менее полезными. Тот же Ryzen 9 3900X, , потребляет меньше Core i9-9900K — получается, в рамках экстремальной сборки изучить энергопотребление 8-ядерника Intel будет даже интереснее и важнее.

А еще, как вы могли заметить, в статье используются только массовые платформы, а именно AMD AM4 и Intel LGA1151-v2. Я не стал задействовать HEDT-системы, такие как TR4 и LGA2066. Во-первых, мы уже давно отказались от них в «Компьютере месяца». Во-вторых, с появлением в массовом сегменте 12-ядерного Ryzen 9 3900X и в преддверии скорого выхода 16-ядерного Ryzen 9 3950X такие системы стали уж больно узкоспециализированными. В-третьих, потому, что , что Core i9-9900K все равно дает всем прикурить в плане энергопотребления, в очередной раз доказывая, что заявленная производителем расчетная тепловая мощность мало о чем говорит потребителю.

А теперь перейдем к результатам тестирования.

Если честно, результаты тестирования в таких программах, как Prime95 и Adobe Premier Pro 2021, я привожу больше для ознакомления — для тех, кто не играет и не пользуется дискретными видеокартами. Можете смело ориентироваться на эти данные. В основном же здесь нас интересует поведение тестовых систем в нагрузках, приближенных к максимальным.

А здесь наблюдаются весьма занятные вещи. В целом мы видим, что все рассмотренные системы потребляют не очень много энергии. Самой прожорливой, что вполне логично, стала система с Core i9-9900K и GeForce RTX 2080 Ti, но даже она в стоке (читай — без разгона) потребляет 338 Вт, если речь идет об играх, и 468 Вт — при максимальной нагрузке ПК. Получается, такой системе хватит блока питания на честные 500 Вт. Ведь так?

⇡#Выводы

Если вы внимательно прочитали статью, то выделили для себя несколько главных моментов, которые надо иметь в виду при выборе блока питания. Перечислим их все еще раз:

• ориентироваться на заявленные производителем видеокарты или процессора показатели TDP, к сожалению, нельзя;
• энергопотребление компьютерной техники год от года несильно меняется и находится в определенных рамках — поэтому купленный сейчас качественный блок питания прослужит долго и верно службу и точно пригодится во время сборки следующей системы;
• потребности в кабель-менеджменте системного блока тоже влияют на выбор БП определенной мощности;
• не все разъемы питания на материнской плате необходимо использовать;
• не всегда блок питания меньшей мощности оказывается выгоднее (в плане цены) более мощной модели;
• при выборе блока питания надо смотреть в том числе на то, сколько ваттов устройство выдает по 12-вольтовой линии;
• поддержка определенного стандарта 80 PLUS косвенно говорит о качестве элементной базы блока питания;
• совершенно незазорно использовать блок питания, честная мощность которого вдвое (или даже больше) превышает максимальное энергопотребление компьютера.

Довольно часто можно услышать фразу: «Больше — не меньше». Этот весьма лаконичный афоризм отлично описывает ситуацию при выборе блока питания. Берите для своего нового ПК модель с хорошим запасом мощности — хуже точно не будет, а в большинстве случаев будет только лучше. Даже для недорогого игрового системного блока, который при максимальной нагрузке потребляет около 220-250 Вт, все равно есть смысл взять хорошую модель с честными 600-650 Вт. Потому что такой блок:

• будет работать тише, а в случае с некоторыми моделями — абсолютно бесшумно;
• будет холоднее;
• будет эффективнее;
• позволит спокойно разогнать систему, увеличив производительность центрального процессора, видеокарты и оперативной памяти;
• позволит без проблем совершить апгрейд основных компонентов системы;
• переживет несколько апгрейдов, а также (если блок питания действительно хороший) поселится во втором или третьем системном блоке;
• позволит еще и сэкономить при последующей сборке системного блока.

Думаю, мало кто из читателей откажется от хорошего блока питания. Понятно, что не всегда есть возможность купить сразу качественное устройство с большим заделом на будущее. Иногда при покупке нового системника и ограниченном бюджете хочется и процессор взять помощнее, и видеокарты побыстрее, и SSD более высокой емкости — всё это понятно. Но если возможность купить хороший блок питания с запасом есть — экономить на нем не надо.

Выражаем благодарность компаниям ASUS и Corsair, а также компьютерному магазину «Регард» за предоставленное для тестирования оборудование.
